Наступает сезон велосипедов и значит — пора заняться доработкой своего железного коня.
В этой статье мы расскажем о том, как сделать самодельный брызговик для велосипеда своими руками.
Итак, для чего нужен брызговик на велосипед? Ответ очевиден – что бы уменьшить количество брызг летящих из под колеса на ноги и спину велосипедиста. Штатные крылья коротковаты и не защищают от брызг и грязи в полной мере, а значит – надо установить дополнительную защиту.
Брызговик изготавливается из достаточно мягкого материала, который, тем не менее, может удерживать форму. Мягкость необходима для того, что бы при спрыгивании с бордюров не оторвать поставленную защиту.
Самый простой вариант – купить готовый брызговик в веломагазине, однако, он и самый накладный по части денег.
Гораздо дешевле сделать брызговик для велосипеда самостоятельно.
Посмотрите на фирменное изделие из кожи – при наличии материала изготовить подобный брызговик не составит труда.
Оригинал изготовлен из кожи, но ставить кожу на велосипед может позволить себе только тот, кто ездит по асфальту и только в ясный солнечный день. Кожаная защита от брызг быстро придет в негодность после нескольких покатушек по непогоде. Гораздо более практично использование резины.
Посмотрите на фотографию самодельного брызговика выше. Он изготовлен из старого резинового автомобильного коврика. Ежегодно автомобилисты выкидывают кучу истертых ковриков, при этом стоит учесть то, что истирается обычно в первую очередь только коврик водителя, задние коврики остаются абсолютно целыми, а продаются они только комплектом.
Кроме автомобильного коврика можно использовать старый резиновый сапог, камеру от большегрузного автомобиля, хорошо подойдет и резина от ласт для подводного плавания. Главное условие – резина должна быть достаточно толстой, что бы сохранять форму под напором летящей из под колеса воды.
Кроме резины можно использовать и мягкий пластик. На фотографии самодельный брызговик из папки для бумаг. Он хорошо зарекомендовал себя летом, но при зимних покатушках не держит температуру менее -7 градусов и лопается.
Если вам не нужен низко свисающий брызговик, а важна его ширина – например, когда вы ездите по бездорожью, скорость невысока, но грязь летит комками, так вот, в таких случаях надо установить более высокий, но широкий брызговик из жесткого материала.
Таким материалом прекрасно служит пластик от канистр из под масла или другого материала. Главное – толщина и жесткость пластика. В подобных канистрах продают и фирменную незамерзайку.
Можно поискать канистру с подходящей формой – достаточно узкую с закругленными боками, а можно взять строительный фен и с помощью него придать заготовке нужную форму. Только работайте аккуратно, после разогрева феном пластик канистры весьма горячий и брать его голой рукой нельзя. Оденьте пару строительных перчаток и тогда можно выгибать его как захочется. После охлаждения пластик затвердеет и его форма будет неизменной.
Крепятся самодельные брызговики к крылу с помощью пары болтов. Для мягкого материала не забудьте использовать широкие шайбы, а еще лучше – проложите в месте крепления брызговика двойной слой материала.
Вот и все! Удачного изготовления самодельных брызговиков и их установки на велосипед!
Советы для велосипедистов
Укорачивание цепи
Велоремонт в дороге
— Как починить велосипед по время велопрогулки.
Я тоже делал себе брызговик. Получилось неплохо! Правда я сделал себе его в форме руки. Как получилось можете глянуть на моем сайте.
Брызговик на велосипед своими руками
Сегодня я буду делать брызговик для своего ПВЗ 10 В. Но он подойдёт и на любой другой велосипед с полноразмерными крыльями.
Многие, наверное, делали в детстве брызговики на советские велосипеды из старых камер и резиновых ковриков.
Я предлагаю вспомнить это время, но немного изменить форму брызговика. Вместо обычной прямоугольной сделать его в форме руки.
Для этого подойдет кусок плотной резины или пластик. Кстати, можно выбрать какой-нибудь цветной материал — под цвет рамы или для того, чтобы было лучше заметно на дороге.
Я использовал коврик из Икеи для компьютера. Он достаточно плотный и мягкий. То, что нужно!
Для создания брызговика потребуется шаблон. Можете скачать подходящий для вас шаблон:
Обратите внимание: Отверстия между пальцами, которые изображены в шаблонах «руки» можно сделать дыроколом это сделано для того, чтобы было легче вырезать.
Я использовал шаблон 60 мм.
1. Далее я распечатал шаблон.
2. Вырезал «руку» и подставил шаблон под резиновый коврик, так как он прозрачный. В случае непрозрачного материала просто вырежьте «руку», а потом обведите её карандашом на материале, из которого будете вырезать брызговик.
3. В получившемся брызговике сделайте отверстия под конструкцию вашего крыла. У меня в ПВЗ одно отверстие.
Готово! Наслаждаемся красивым и оригинальным видом брызговика, а также его функциональностью!
Теперь грязи из под колёс велосипеда будет намного меньше!
Читайте также: Подснежник выкройка для фоамирана
Как сделать переднее крыло за 100 рублей
Для читателей нашего блога действует скидка 10%
по промокоду blog-BB30 на все товары , представленные в нашем магазине
Мы живём в очень интересное время, где не только на массовые продукты нет дефицита, но и на весьма специфические вещи для наших хобби. В том числе и для велосипеда. При наличии денег можно достать практически любую запчасть даже у себя в городе. А если вы её не найдёте, то в интернет-магазинах есть практически всё и за вполне разумное время запчасть перешлют службой доставки. Удобно? Очень!
Крылья – крайне востребованный и массовый продукт с уймой вариаций. С их поиском проблем не возникает совсем. Что уж говорить, в нашем магазине их столько, что любой найдёт для себя подходящую модель: длинные, короткие, широкие, узкие, для 28” колёс, и для МТВ, из любых материалов и любых расцветок. Но гораздо приятнее сделать что-то самому, так? В этой статье мы расскажем, как сделать крыло своими руками за минимальные деньги.
Нам понадобятся:
- карандаш или фломастер
- принтер
- ножницы
- гвоздь
- пластиковые стяжки
- подходящая пластиковая бутыль объёмом от 2-х литров
Приступим?
В нашем случае в качестве материала использовалась старая пластиковая дощечка для кухни, однако можно использовать любой подходящий кусок пластика. Подойдёт даже достаточно плоская пластиковая бутылка, от которой нужно отрезать горлышко и дно, а получившийся цилиндр разрезать по вертикали.
Шаг 1
Распечатываем на принтере в формате А4 этот файл. С уже распечатанного листа вырезаем наш шаблон. Не забудьте продырявить все отверстия. Как ни странно, для этого отлично подходит канцелярский дырокол, хотя и гвоздь тоже сгодится.
Шаг 2

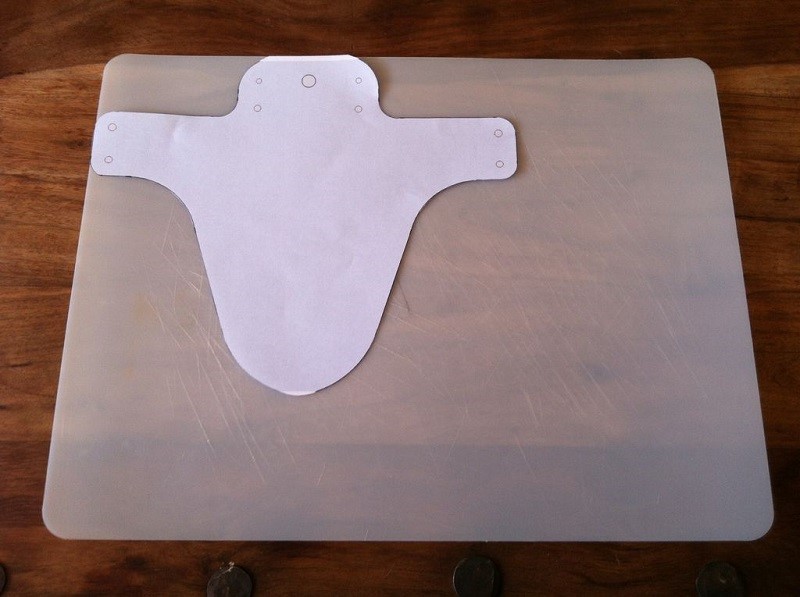

Прикладываем наш шаблон к заготовке из которой будем делать крыло и обводим его по контуру. Если у вас потеют ладошки от переживания что шаблон может соскользнуть, можно использовать кусочек двухстороннего скотча между шаблоном и заготовкой.
Шаг 3

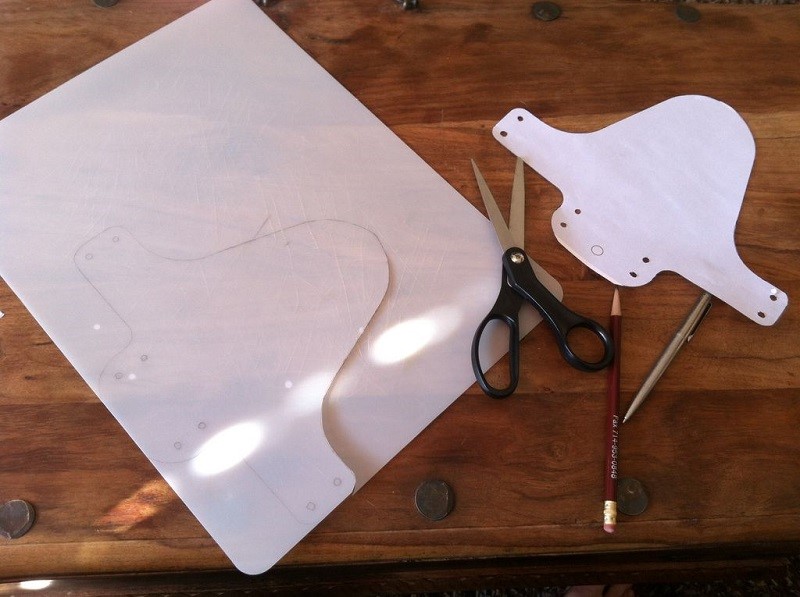

Вооружившись крепкими ножницами вырезаем по контуру наше будущее крыло. Отверстия делаем подходящим гвоздём, просто подложите под заготовку деревяшку и заколотите гвоздь в то место, где будет отверстие. Само отверстие можно расширить, вставив и повращав внутри него одно из лезвий ножниц.
Шаг 4

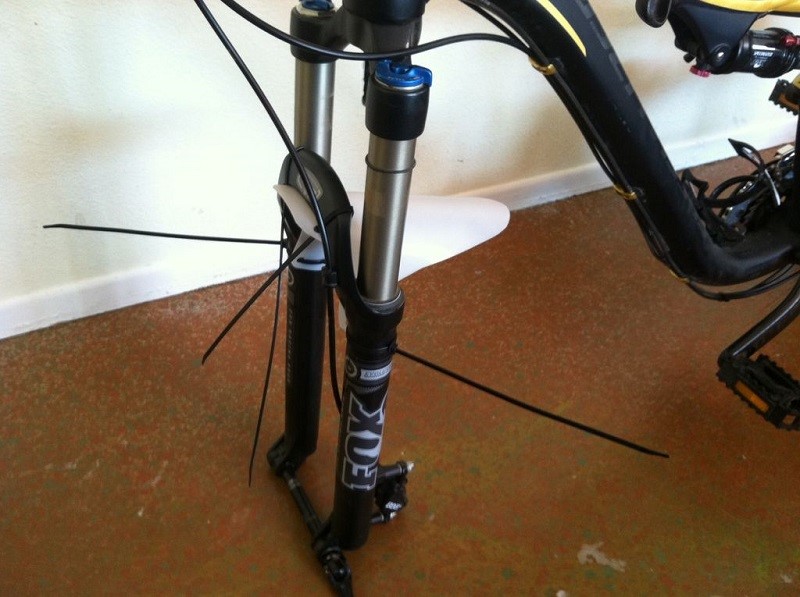

Настало время пластиковых стяжек! Вам понадобится 4 штуки, чтобы надёжно закрепить крыло и предотвратить его побег. Не делайте как автор и не вставляйте стяжку со стороны крыла, так вы уменьшите грязевой просвет вилки. Лучше всего вставить стяжки сверху в отверстия за гориллой вилки, тогда «замок» стяжки не будет мешать. Лишние куски стяжек нужно отрезать ножницами или откусить кусачками.
Шаг 5

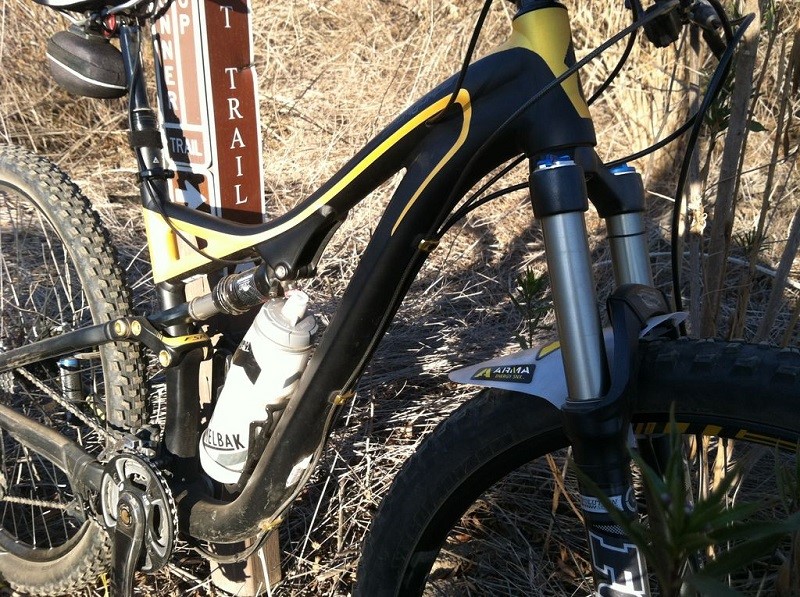

Верните колесо на место и украсьте ваше новое крыло стикерами. Готово! Вы восхитительны!
Бюджет сией затеи минимален. В следующей статье мы расскажем, как сделать такое же крыло для заднего колеса. Не переключайтесь!
Ребята из GMBN рассказывают и показывают как сделать такое крыло из пластиковой бутылки. Перевода нет, но смысл понятен без слов.
Для читателей нашего блога действует скидка 10% по промокоду blog-BB30 на все товары , представленные в нашем магазине
Блог им. Babunok — Что нам дождик проливной : Рубрика своими руками
И так как я целый день провожу на велосипеде, то решил создать стильные деревянные крылья для велосипеда своими руками.
Спортивные крылья
Спортивные крылья изготавливаются, как правило, из пластика и имеют максимум две точки крепления. Установка крыльев на велосипед может быть произведена дома и даже в полевых условиях. Разновидности крепления заднего болотника могут быть следующими:
- Хомут на подседельный штырь. Может выпускаться как с пластиковым адаптером, так и с тканевой лентой, которая более универсальна, но со временем может начать съезжать. Неправильно закрепленное и отрегулированное крыло будет постоянно спадать на колесо. Для установки требуется шестигранник/отвертка.
- Скоба на подседельный зажим — не очень популярный, но дешевый вид крепления, который встречается все реже. Имеет обычную скобу с двумя ушками для эксцентрика. Зажимается им же, дополнительных инструментов не требуется.
Выбираем крылья: виды
Брызговиков, как и других запчастей к велосипеду, существует огромное количество разновидностей:
- Самые обычные – это полноразмерные крылья. Самый старый тип, появившийся с выходом первых велосипедов.
- Спортивные. Изготавливаются из гибкого пластика, что спасает их, пока не лопнет крепление. Предназначены для установки на горные велосипеды с колесами 24-29”. Качественные модели в целом выполняют свою функцию и выглядят довольно стильно.
- Бывают спортивные болотники-щитки для защиты рамы от грязи. Они представляют собой небольшой щиток из пластика (около 15-25 см), который защищает от грязи лишь сам шток и рулевую колонку. Такой вид крыльев для велосипеда пользуется большой популярностью среди любителей горных велосипедов и новых хардтейлов, которые не имеют на вилке никаких выделенных креплений под дуги. Похожий болотник устанавливают и на подседельную трубу для защиты каретки и амортизатора.
Они увеличивают вес байка
Велокрылья действительно в определенной мере утяжеляют велосипед, но их масса незначительна.
Читайте также: Костюм кот в сапогах выкройка плаща
Для байков, которые используют для кросс-кантри или в городских условиях, дополнительные граммы от крыльев не влияют на динамику.
Ездить без велокрыльев некомфортно
О подобных мелочах целесообразно заботиться, если Вы профессиональный гонщик. Там важна каждая доля секунды.
Но гоночные байки и так лишены крыльев. Поэтому данный аргумент для любителей обычных «покатушек» не имеет значения. Более того, сейчас продаются карбоновые крылья, которые весят совсем немного.
Крыло для шоссейного велосипеда
Именно здесь важна лёгкость и аэродинамика, поэтому вполне уместны «аэродинамические варианты», например такие, как на изображённой ниже машине, а именно Crud RoadRacer Mk2.
Такие пластиковые крылья весьма лёгкие, хорошо противостоят напору грязи и их почти не видно. Их стоимость порядка 30 евро.
Самостоятельное изготовление крыльев велосипеда
Велосипед — это хоть и не такой сложный вид транспорта, как автомобиль, но всё же его конструкция состоит из ряда обязательных элементов. Их отсутствие, ненадлежащая работа или плохое состояние способны доставить пользователю ряд неудобств и даже нанести вред транспорту. Одним из таких элементов являются крылья, которые необязательно покупать, их можно сделать своими руками. В результате вы не только сможете сэкономить, но и сделать свой велобайк оригинальным, с элементом эксклюзивности.
Самодельные крылья делают велобайк оригинальным и эксклюзивным
Что делать, если отверстий на раме нет?
Если производитель не предусмотрел установку полноразмерных крыльев, то можно самостоятельно выполнить монтажные отверстия, используя дрель и тонкое сверло. Аккуратная работа не повредит целостность рамы. Боковые задиры от сверла можно прикрыть шайбами с обеих сторон.
Для ровного отверстия, сверло должно пройти под нужным углом. Достигнуть такого результата можно используя старую пластиковую расческу, путем зажатия сверла между ее зубьями.
Если нет желания вносить изменения в конструкцию рамы, стоит обратить внимание на быстросъемные крылья, которые устанавливаются именно в коронку передней вилки. Заднее крыло крепится исключительно к подседельной части велосипедной рамы.
Способы крепления
Установка на велосипед крыльев — дело непростое, требующее определенных знаний и умений. Способ крепления зависит от марки велосипеда и его предназначения. Также играет роль тип крыла. Методы фиксации спереди и сзади могут отличаться.
| Марка велосипеда | Рекомендуемый тип крыла | Особенности крепления спереди и сзади |
| Все виды маунтинбайков | Быстросъемные | Спереди практикуется крепление в одной точке, за исключением конструкции с усами из проволоки. Сзади привинчиваются к трубе под седлом и раме |
| Любая марка гибридного велосипеда | Полноразмерные | Присоединяются к вилке (спереди, под болт отражателя) и к перьям (сзади, в четырех местах, при помощи болтов и хомутов) |
| Все разновидности прогулочного велосипеда | Щитки | Спереди надо закрепить на нижнюю часть рамы. Сзади — на трубу под седлом. Для фиксации используются болты |
| Профессиональные спортивные модификации моделей Stels, Cube Touring | Шоссейные | В передней части помещаются в шток вилки при помощи распорки. Чтобы поставить крылья задние, их пристегивают ремнем к подседельному стержню |
Быстросъемные крылья можно дополнить щитками для защиты от грязи. Полноразмерные изделия не нуждаются в улучшении защитных свойств. Для сохранности вилки можно использовать специальные пыльники из неопрена.
При выборе крыльев надо отдать предпочтение моделям, к которым прилагается подробная инструкция по установке. Желательно дополнительное наличие графической схемы. Китайские изделия в большинстве случаев поступают в продажу без сопроводительных текстов, поэтому с монтажом могут возникнуть сложности.
Нужна ли вашему велосипеду такая защита?
Крылья устанавливают не только для защиты одежды от грязи, но и для предохранения комплектующих от чрезмерного засорения.
Многие механики и продвинутые райдеры выступают против установки брызговиков на спортивные велосипеды. Несмотря на то что они в какой-то мере будут защищать ездока от грязи на спине, это все же лишний узел, а значит — лишний вес и дополнительные проблемы с обслуживанием. Поэтому принимать решение об установке крыльев для велосипеда придется исключительно вам.
Городские агрегаты
Велокрылья на городском велосипеде
Для городских и дорожных моделей лучше всего подойдут классические полноразмерные крылья из металлопластика.
Они обеспечат водителя боковой защитой от брызг, и не будут образовывать коррозию на поверхности детали. Учитывая малый зазор между колесом, лучше в дождливую погоду ездить исключительно по асфальту.
Разновидности крыльев
Велосипедные крылья бывают разной формы и размера. Специфика изделия зависит от того, для какой именно модели транспорта оно предназначено. К основным разновидностям относятся:
- крылья быстросъемные;
- полноразмерные;
- шоссейные;
- щитки.
Некоторые любители спорта утверждают, что крылья негативно влияют на внешний вид велосипеда. Также распространено мнение, что они плохо влияют на аэродинамические свойства транспорта. Однако в плохую погоду эти приспособления защищают спину ездока от брызг грязи, поэтому являются незаменимыми при езде осенью.
Быстросъемные
Делаются из пластика, фиксируются на раме при помощи специального зажима. Располагаются далеко от колеса, поэтому не являются надежной защитой от воды во время сильного дождя. Из плюсов следует отметить, что такие крылья легко демонтируются; к тому же, их сложно забить грязью.
Читайте также: Костюм елочки для девочки своими руками с выкройками пошагово
Полноразмерные
Изготовлены из металла, иногда в сочетании с пластмассой, имеют большой вес. Закрывают примерно четверть колеса и хорошо защищают от грязи в межсезонье. Имеют существенный недостаток: такие крылья быстро забиваются мусором, поэтому непригодны для использования в лесу или парке, во время езды по плохой сельской дороге или пересеченной местности.
Щитки
Имеют небольшой вес, делаются из металлопластика. Иногда обрабатываются специальным водоотталкивающим составом. Закрепляют их за раму. Достоинства — повышают маневренность велосипеда. Недостатки — высокая стоимость.
Шоссейные
Имеют долгий срок эксплуатации и органично вписываются в дизайн велосипеда. Надежно защищают от грязи во время дождя. Плюсы — хорошие аэродинамические свойства, внешний вид. Из минусов следует отметить сложность монтажа.
Установка тыльного брызговика
Заднее крыло на велосипед установить немного сложнее. Полноразмерный болотник на конце может крепиться к раме или иметь быстросъемный хомут для подседельной трубы. Последний более универсален и подходит практически под все велосипеды, а для монтажа не требуется снимать колесо. Также почти все современные болотники имеют регулируемые дуги для большей универсальности. Поэтому полноразмерные крылья для велосипеда 26” могут подойти и на 28” колеса.
Чтобы установить болотник:
- Пропустите его между задними перьями вниз, пока он не упрется скобой в перемычку на раме.
- Если в ней есть резьба, просто наживите болт, в противном случае вставьте сквозной болт, шайбу и наживите гайку.
- Как и в первом случае, прикрутите дуги к раме.
- Прикрутите/защелкните хомут на подседельной трубе или прикрутите конец к раме.
- Отрегулируйте болотник по высоте относительно рамы и затяните все болты.
- Верните колесо на место и перепроверьте тормоза, если потребуется.
Готово, вы установили оба крыла и теперь полностью защищены от грязи.
Варианты создания велосипедных крыльев
Сделать крылья для велосипеда своими руками можно несколькими способами с использованием различных материалов. Каждый сможет выбрать для себя наиболее приемлемый, простой и недорогой способ.
Из металла
Сложнее всего сделать крылья для велосипеда своими руками из металла. Во-первых, сложность заключается в поиске подходящего материала, который будет прочным, но в то же время хорошо поддаваться обработке. Во-вторых, с металлом сложно работать. Нужны хотя бы минимальные навыки, терпение, инструмент. Зато такие крылья будут являться предметом гордости, зависти и восхищения.
Для создания таких элементов потребуется вырезать из жести полоски необходимого размера. Чтобы придать им округлую форму, потребуются специальные формы и молоток. Удары должны быть мягкими, неспешными, поскольку придавать материалу необходимую форму необходимо постепенно.
Самодельные велосипедные крыльев из металла
Из пластмассовой канистры
Найти пустую пятилитровую канистру, в которой хранилось машинное масло, тосол или другой продукт, не составит труда. При помощи канцелярского ножа необходимо вырезать две заготовки. Чтобы исключить ошибку, не испортить канистру и сэкономить своё время, можно сделать сначала заготовку на бумаге.
В крышке от канистры просверливаем два (для большей надёжности можно и четыре) отверстия, через которые будут проходить кабельные стяжки. Отверстия просверливаем вместе с хорошо прикрученным элементом крыла. Через проделанные отверстия пропускаем стяжку и затягиваем на хомуте на месте крепления крыла. Чтобы добавить надёжности нашей конструкции, необходимо закрепить крышку и хомут. Для этого можно воспользоваться суперклеем в виде геля или термоклеем.
При помощи второго элемента от канистры необходимо нарастить крыло. Делаем пару смежных отверстий для заклёпок или винтов с гайками в зависимости от того, какой крепёж будет использоваться. Монтаж такого крыла осуществляется аналогично установке оригинального элемента.
Велосипедное крыло из пластмассовой канистры
Из деревянных профилей
Деревянные крылья на велосипед — вот уж настоящая диковинка, от которой у прохожих будет захватывать дух, а ваши собратья по транспорту обязательно захотят сделать себе такие же. Чтобы сделать подобные крылья, необходимо иметь два профиля из дерева. Для переднего колеса длина крыла не будет превышать одного метра, а на заднее колесо необходимо полутораметровое крыло. Толщина заготовки в 1 см является идеальным показателем. С более толстым профилем будет неудобно работать, а тонкое крыло не будет достаточно надёжным. Тонкие волокна, расположенные по длине заготовки, — ещё одно обязательное требование к дереву, которое будет использоваться в дальнейшей работе.
Самодельные варианты
Напоследок несколько слов о том, можно ли сделать самодельные велокрылья своими руками.
Да, вариантов много. Есть подручные средства из пластика.
Есть даже из металла, изготовленные чрезвычайно трудоёмким способом. Вырезаются полосы жести, а затем правятся молотком на специальных формах, их изготовление может сделать честь любому велолюбителю – по кропотливости и вложению собственных сил.
Но всё же, выбор в магазинах крыльев для велосипедов настолько велик по размерам, массе, предназначению, используемым материалам, что лучше сэкономить своё время.
