Что такое фазы строения ткани кратко

При переплетении основные и уточные нити взаимно изгибают друг друга, в результате чего получают волнообразное расположение. Изгиб обеих систем нитей продолжается до тех пор, пока не наступает полное равновесие. Глубина волн, а следовательно, и величина изгиба основных и уточных нитей является переменной величиной и зависит от ряда факторов: соотношения толщины основных и уточных нитей, их жесткости, характера переплетения, плотности по основе и утку, натяжений, испытываемых нитями в — процессах производства и др.

Под влиянием взаимного давления нити основы и утка в местах переплетения изменяют свою форму — происходит изгиб нитей, сближающий их центры. Систематизировав возможные случаи изгиба основных и уточных нитей с одинаковым, а затем и разным диаметром в тканях полотняного переплетения, пренебрегая их смятием и принимая нити за правильные цилиндры, подразделены ткани в зависимости от высоты волн переплетающихся нитей на девять фаз строения. Для тканей из нитей разных диаметров была дополнительно введена нулевая фаза, соответствующая случаю, когда высота волн h одной системы равна диаметру d другой системы:

В 1-й фазе строения уток огибает неизогнутые нити основы (рис. 1-29, а). При определении высоты волн данной системы как расстояния между центрами поперечных сечений получается, что в 1-й фазе строения высота волны основной нити h_o = 0, а высота волн уточных нитей при условии d₀= d_y,

где r — радиус поперечника нити. В 9-й фазе строения, наоборот, неизогнутыми остаются нити утка, а огибают их основные нити (рис. 1-29, б), при этом:

1-я и 9-я фазы представляют собой крайние положения, между которыми может быть бесчисленное множество промежуточных положений. Все промежуточные положения условно делятся на фазы, отличающиеся одна от другой на 0,5 r. При переходе от одной фазы к другой, высота волн нитей одной системы уменьшается настолько, насколько увеличивается высота волн противоположной системы.

В средней 5-й фазе строения (рис. 1-29, в) высота волн основных и уточных нитей одинакова h₀ = 2 и h_у = 2. При прочих равных условиях такая ткань имеет наименьшую толщину и обеспечивает возможность получения наибольшей плотности. Если для ткани в 1-й фазе строения при h_o = 0 и h_Y = d₀+dy минимальное расстояние между центрами нитей основы равно do + dy, а по утку оно равно d_y, то, наоборот, в 9-й фазе строения минимальное расстояние между нитями основы равно d₀,а между нитями утка d₀+d_у, в 5-й фазе строения Проекция того же расстояния равна 1,73 d.

Установлена зависимость, позволяющая по номеру нити и плотности ткани вычислять высоту волн и определять порядок фазы строения для тканей полотняного переплетения.

Высота волн основных и уточных нитей при их неизменной толщине меняется в зависимости от углов наклона нитей основы и утка (см. рис. 1-28).

Рис. 1-29. Схема расположения нитей в разных фазах строения тканей: а— первая фаза строения; б —девятая фаза строения; в — пятая фаза строения

В свою очередь углы наклона зависят от геометрической плотности F₀ и F_y, т. е. от расстояния между центрами нитей данной системы:

Сумма высот волн основных и уточных нитей является величиной постоянной:

С увеличением высоты волн основных нитей h₀, настолько же уменьшается высота волн уточных нитей h_у. Приняв d₀+d_у=l, при изменении угла а изменение высот волн h₀ и h_y происходит по закону двух синусоид (рис. 1-30), симметричных относительно прямой, проведенной параллельно оси а через точку, соответствующую 5-й фазе строения ткани.

Рис. 1-30. График взаимного изменения высоты волн основных и уточных нитей

Фазы строения ткани и их опорная поверхность. Методы определения

При переплетении основные и уточные нити взаимно изгибают друг друга, в результате чего располагаются волнообразно. Степень изгиба основных и уточных нитей зависит от их толщины и жесткости, вида переплетения, плотности по основе и по утку.

Степенью изгиба основных и уточных нитей определяется фаза строения ткани.

Различают девять фаз строения ткани.

· Первой фазой принято называть такое взаиморасположение нитей, когда основные нити совсем не изгибаются, а уток огибает неизогнутые нити основы.

· Девятой называют фазу, в которой, наоборот, неизогнутыми остаются нити утка, а огибают их основные нити.

· В средней, пятой, фазе нити основы и утка огибают друг друга одинаково.

· Остальные фазы строения являются промежуточными.

Принадлежность ткани к той или иной фазе строения определяется рядом факторов, в частности видом нитей основы и утка, их толщиной, уровнем натяжения нитей основы и утка в процессе ткачества и др. Фазы строения тканей влияют на поведение тканей на этапах швейного производства и в процессе эксплуатации изделий, сказываясь на растяжимости ткани в направлениях нитей основы и утка.

Поверхность ткани, образованная наиболее выступающими участками, представляет собой опорную поверхность, т. е. площадь фактического контакта ткани с плоскостью предметов. В зависимости от вида переплетения, плотности, степени изогнутости основы и утка на поверхности ткани могут преобладать основные или уточные нити. В уточноопорных тканях на лице вой стороне преобладают уточные перекрытия, в основоопорных — основные перекрытия. Равноопорные ткани имеют на лицевой стороне одинаковую площадь основных и уточных перекрытий. В гладких тканях опорная поверхность образована выступающими гребнями волн нитей. В ворсовых, ворсистых и валяных тканях она состоит из отдельных возвышающихся над поверхностью ткани волокон, и от всей площади ткани ее опорная поверхность составляет 5—20%. Переплетение существенно влияет на площадь опорной поверхности ткани: чем длиннее перекрытия, тем больше площадь опорной поверхности. При истирании ткани в первую очередь разрушается ее опорная поверхность. Ткань с большей площадью опорной поверхности медленнее разрушается от истирания. МЕТОДЫ ОПРЕДЕЛЕНИЯ – МЫ ЯВНО НЕ ПРОХОДИЛИ ТАКОГО:

Фазы строения ткани. Опорная поверхность.

Систематизировав возможные случаи взаимоизгибов нитей основы и утка в тканях полотняного переплетения и приняв нити за правильные цилиндры, проф. Н.Г. Новиков условно подразделил ткани в зависимости от высоты волн переплетающихся нитей на 9 фаз строения. В ткани первой фазы строения Ф₁ нити утка огибают не изогнутые нити основы (рис. 31а), в девятой фазе строения Ф₉, наоборот, неизогнутыми остаются нити утка (рис. 31в), а огибают их нити основы. В ткани средней, пятой, фазы строения Ф₅ нити основы и утка изогнуты в одинаковой степени (рис. 31б). Высота волн нитей при их постоянной толщине изменяется в зависимости от угла наклона a нитей основы и угла наклона b нитей утка. В свою очередь углы наклона зависят от расстояния между центрами сечения нитей данной системы.

С увеличением высоты волн нитей основы соответственно уменьшается высота волн уточных нитей. Если в фазах Ф₁ и Ф₉ расстояние между центрами сечения нитей F_с может быть не меньше 2d, то в фазе Ф₅ проекция того же расстояния равна1,75d, т.е. при прочих равных условиях фаза Ф₅ обеспечивает возможность выработки ткани с наибольшей плотностью.

Рис. 31. Фазы строения ткани.

При делении на 9 фаз строения высота волн нитей в данной фазе отличается от высоты волн в соседней на 1/8 суммы наименьших поперечников основы и утка в середине поля контакта, т.е. (b_o+b_у)/8, где b_o-толщина нитей основы; b_у— толщина нитей утка в середине поля контакта.

Зависимость высоты волн основы h_o и утка h_у от порядка фазы строения ткани и суммы толщин нитей основы и утка в ткани В.П. Склянников характеризует формулами

Отсюда фаза строения ткани

где Ф_о и Ф_у — порядки фаз строения ткани по основе и утку.

Фазы строения при постоянной сумме диаметров нитей изменяются в зависимости от соотношение плотностей по основе П_о и по утку П_у. При П_о>П_у ткань имеет фазы строения Ф₆-Ф₈, при П_о=П_у— среднюю фазу Ф₅, при П_о

Опорная поверхность в гладких тканях образуется гребнями волн нитей, в валяных тканях и в тканях с начесом она состоит из отдельных возвышающихся над поверхностью ткани волокон.

Опорная поверхность составляет небольшую часть всей площади ткани от 5 до 20%.

Опорная поверхность образуется полями контакта и свободными полями, поэтому ее можно ориентировочно рассчитать как отношение суммы площадей этих полей, выступающих на поверхности материала, к его общей площади:

где–S_к, S_с.п.–площадь полей контакта и свободного, соответственно;

S_Т— площадь части ткани, на которой расчитывается опорная поверхность.

С увеличением длины перекрытий растет радиус волн нитей и вместе с этим увеличивается опорная поверхность ткани. Таким образом, вид переплетения является одним из факторов определяющих величину опорной поверхности ткани. Большое влияние на величину опорной поверхности оказывают неравномерность выступающих гребней волн нитей, возникающая в основном из-за колебаний толщины нитей.

Опорная поверхность ткани изменяется как в процессах отделочного производства, так и при эксплуатации одежды. При растяжении ткани в длину дополнительный изгиб получают нити утка и гребни их волн заметно выступают на поверхности ткани. При усадке по длине, наоборот, дополнительный изгиб получают нити основы, гребни волн, которых возвышаются над поверхностью ткани.

Поверхность ткани может быть гладкой и рельефной. Рельеф поверхности ткани определяется расстояние между вершинами гребней волн нитей и грунтом ткани. Под действием сжимающих усилий рельеф поверхности ткани может сильно меняться, особенно в тканях рыхлой структуры. При утюжильной обработке и прессовании выступающие на поверхности ткани гребни волн нити сжимаются и в соприкосновение с плоскостью приходят участки нитей, находившиеся ранее во впадинах. Поэтому в результате влажно-тепловой обработки ткань становится менее рельефной и ее опорная поверхность увеличивается.

Читайте также: Ткань рогожка визит 104

Опорная поверхность тканей определяется на приборах, большинство которых представляет собой разновидность контактной призмы, действующей по принципу полного внутреннего отражения и поглощения света. Для получения изображения опорной поверхности материал прижимают к одной из граней светочувствительной призмы или куба. В точках контакта материала с призмой световой поток поглощается, и прижатые к грани участки ткани как более темные выделяются в общем отраженном потоке лучей. На этом принципе основывается действие приборов ПМ-4 (конструкции ЦНИИшерсти), АРМ-1 (конструкции Каунасского политехнического института), ЭОП-1 (конструкции КТИЛПа).

На ином принципе основана работа прибора М.И. Сухарева (ЛИТЛП). Опорная поверхность на этом приборе определяется с помощью щупов-стержней, соединенных с электроизмерительным устройством. Львовским торгово-экономическим институтом предложен фотографический метод определения опорной поверхности материалов.

Введение. Волокнистые материалы (стр. 5 )

Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8

Фактическая плотность не дает представления о том, насколько близко нити располагаются друг к другу. В 100 мм ткани толстых нитей может быть мало, но располагаться они могут касаясь или сминая друг друга. Тонких нитей может быть в несколько раз больше, а располагаться они могут на расстоянии двух и более диаметров друг от друга. Чтобы сравнивать плотность тканей, выработанных из нитей разной толщины, вводят понятия максимальной и относительной плотности.

За максимальную плотность ткани принято считать такое максимально возможное число нитей, которое укладывается в 100 мм ткани при условии, что все они имеют одинаковый диаметр и располагаются касаясь друг друга, без сдвигов и смятия.

Относительной плотностью, или линейным заполнением, ткани называют отношение фактической плотности к максимальной плотности. Говоря иными словами, линейное заполнение — это отношение фактического числа нитей основы или утка к максимально возможному числу этих же нитей. Относительная плотность определяется в процентах.

Если фактическая и максимальная плотности равны, т. е. если нити располагаются касаясь друг друга без смятия, линейное заполнение ткани составляет 100%. При линейном заполнении ткани более 100% нити сжимаются, сплющиваются или смещаются по высоте. При линейном заполнении ткани менее 100% нити располагаются на некотором расстоянии друг от друга. Например, при линейном заполнении, равном 50%, нити располагаются на расстоянии диаметра друг от друга.

В зависимости от назначения тканей их линейное заполнение может быть от 25 до 150%. С увеличением линейного заполнения повышается поверхностная плотность тканей, ветростойкость, упругость, жесткость, прочность, и но уменьшаются их воздухо — и паропроницаемость и растяжимость. Ткани с линейным заполнением 140% и более пыленепроницаемы.

Ткани с высоким заполнением обладают большей устойчивостью к деформациям, поэтому при настилании и пошиве они почти не имеют перекосов, готовая одежда из них хорошо сохраняет форму и не сминается. Такие ткани труднее поддаются влажно-тепловой обработке. При слишком высоком заполнении ткань становится жесткой и не драпируется.

При переплетении основные и уточные нити взаимно изгибают друг друга, в результате чего располагаются волнообразно. степень изгиба основных и уточных нитей зависит от их толщины и жесткости, вида переплетения, плотности по основе и по утку. степенью изгиба основных и уточных нитей определяется фаза строения ткани. Различают девять фаз строения ткани. Первой фазой принято называть такое взаиморасположение нитей, когда основные нити совсем не изгибаются, а уток огибает неизогнутые нити основы. девятой называют фазу, в которой, наоборот, неизогнутыми остаются нити утка, а огибают их основные нити. В средней, пятой, фазе нити основы и утка огибают друг друга одинаково. Остальные фазы строения являются промежуточными. Принадлежность ткани к той или иной фазе строения определяется рядом факторов, в частности видом нитей основы и утка, их толщиной, уровнем натяжения нитей основы и утка в процессе ткачества и др. Фазы строения тканей влияют на поведение тканей на этапах швейного производства и в процессе эксплуатации изделий, сказываясь на растяжимости ткани в направлениях нитей основы и утка.

7. Структура поверхности ткани

В зависимости от структуры лицевой стороны ткани делятся на гладкие, ворсовые, ворсистые и валяные. Гладкими называются ткани, имеющие четкий рисунок переплетения (бязь, ситец, сатин). В процессе отделки гладкие ткани с лицевой стороны обычно опаливаются. Ворсовыми называются ткани ворсового переплетения, имеющие на лицевой стороне разрезной вертикально стоящий ворс (бархат, плюш, велюр, вельвет). Разновидностью ворсовых тканей можно считать ткани петельных переплетений, имеющие на лицевой стороне ворс в виде петель, как у махровых тканей. Ворсистыми называются ткани, имеющие на лицевой стороне ворс (начес), полученный в результате ворсования, т. е. вычесывания на поверхность ткани кончиков волокон уточных нитей (драпы, вельветы, бумазея). Валяными называются ткани, прошедшие в процессе отделки валку и имеющие на лице вой стороне войлокообразный застил (сукна, некоторые пальто — вые ткани).

Поверхность ткани, образованная наиболее выступающими участками, представляет собой опорную поверхность, т. е. площадь фактического контакта ткани с плоскостью предметов. В зависимости от вида переплетения, плотности, степени изогнутости основы и утка на поверхности ткани могут преобладать основные или уточные нити. В уточноопорных тканях на лице вой стороне преобладают уточные перекрытия, в основоопорных — основные перекрытия. Равноопорные ткани имеют на лицевой стороне одинаковую площадь основных и уточных перекрытий. В гладких тканях опорная поверхность образована выступающими гребнями волн нитей. В ворсовых, ворсистых и валяных тканях она состоит из отдельных возвышающихся над поверхностью ткани волокон, и от всей площади ткани ее опорная поверхность составляет 5—20%. Переплетение существенно влияет на площадь опорной поверхности ткани: чем длиннее перекрытия, тем больше площадь опорной поверхности. При истирании ткани в первую очередь разрушается ее опорная поверхность. Ткань с большей площадью опорной поверхности медленнее разрушается от истирания.

В зависимости от отделки ткани и вида ее лицевой и изнаночной сторон ткани делятся на равно — и разносторонние. Равносторонними называют ткани, имеющие одинаковый вид с лицевой и изнаночной стороны. Это ткани, прошедшие двустороннюю печать, и большинство пестротканей полотняного переплетения. Разносторонние ткани делятся на двухлицевые и однолицевые.

Двухлицевыми называются ткани, имеющие различный вид лицевой и изнаночной сторон, но пригодные для использования на ту и на другую сторону. Однолицевыми называются ткани, которые оформляются только с лицевой стороны и не используются с изнаночной.

В швейном производстве перед раскроем возникает необходимость выявить лицевую и изнаночную стороны ткани, а также определить направление нитей основы. Лицевую и изнаночную стороны ткани можно определить по следующим признакам:

ткацкие пороки (узелки, петельки) выводятся на изнаночную сторону;

печатные рисунки в тканях, имеющих одностороннюю отделку, на лицевой стороне более яркие и четкие;

если ткацкое переплетение с двух сторон одинаковое, то на лицевой стороне рисунок переплетения более четкий;

в тканях саржевых и диагоналевых переплетений рубчик на лицевой стороне идет снизу вверх слева направо (исключение составляют так называемые обратные саржи);

более дорогие нити выводятся на лицевую сторону: в полушерстяных тканях на лицевой стороне преобладает шерстяная пряжа, в полушелковых тканях — шелковые нити;

в ворсово-начесных шерстяных тканях на лицевой стороне ворс располагается упорядоченно, изнаночная сторона обычно имеет войлокообразный застил;

если гладкую ткань рассматривать, подняв ее до уровня глаз, можно заметить, что лицевая сторона менее пушистая, так как в процессе отделки она опаливается.

Для определения направления нитей основы в ткани руководствуются следующими признаками:

начесный ворс располагается в направлении основы;

при рассмотрении малоплотной ткани на просвет можно заметить, что основа располагается более равномерно и прямолинейно, чем уток;

в полушерстяных и полульняных тканях основа обычно хлопчатобумажная;

в полушелковых тканях основа шелковая, направление основы в костюмных тканях совпадает с направлением полос и просновок (нитей основы, отличающихся по толщине или цвету);

в шерстяных и хлопчатобумажных тканях, имеющих одну систему крученую, а вторую однониточную, основа обычно крученая;

в шелковых тканях, выработанных из шелка-сырца и шелка-крепа, в основе всегда шелк-сырец; плотность основы в большинстве тканей больше, чем плотность утка.

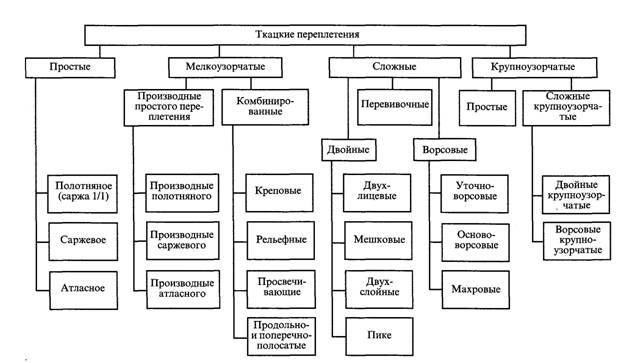

Рис. 1. Ткацкие переплетения

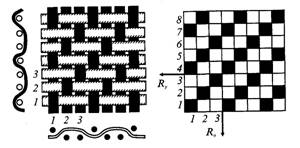

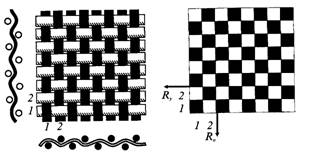

Рис. 2. Полотняное переплетение Рис. 3.Саржа уточная

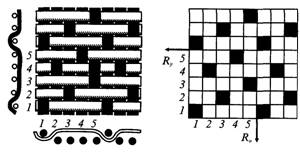

Рис. 4. Саржа основная Рис. 5. Сатин 5/2

Рис.6. Атлас 8/3 Рис.8. Репс уточный Рис.7. Репс основный

Рис. 9. Рогожка Рис. 10. . 11. Сложная или

Рис.12. . 13. . 14. Усиленный сатин

Рис. 15. Продольнополосатое переплетение Рис. 16. Креповое переплетение,

полученное удлинением перекрытий

Рис. 17. Креповое переплетение, полученное Рис. 18. Вафельное переплетение

наложением сатинового переплетения на сложную саржу

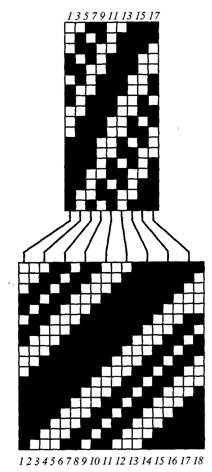

Рис. 19. Диагональное переплетение, Рис. 20. Рубчиковое переплетение

полученное исключением четных (ложное пике)

основных нитей из сложной саржи

Рис. 21. Просвечивающее переплетение Рис. 22. Двухлицевое

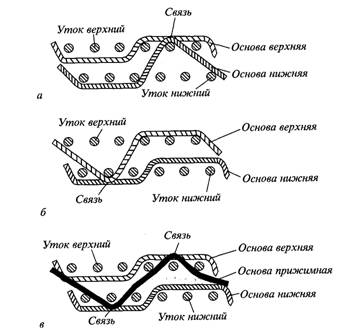

Рис. 23. Разрез ткани двухслойного переплетения с разными способами связи полотен:

а – нижняя основа под верхним утком;

б – верхняя основа под нижним утком;

в – связь полотен с помощью прижимной основы

Рис. 24. Разрез ткани переплетения пике

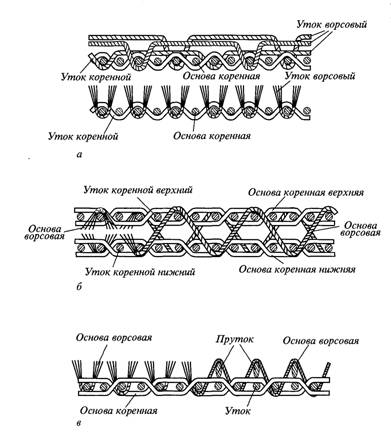

Рис. 25. Разрез ткани ворсовых переплетений:

а – уточноворсовое переплетение до и после разрезания уточных нитей;

б – основоворсовое переплетение, полученное по прутковому способу, до и после разрезания ворса

Геометрические свойства Механические свойства Физические свойства Технологические свойства

Ткани, выработанные из нитей и пряжи различного волокнистого состава, разнообразных переплетений и отделки, существенно отличаются друг от друга по своим свойствам. Под свойства ми ткани понимают ее особенности — толщину, прочность и т. Д. Каждое свойство выражается одной, двумя или несколькими характеристиками. Так, прочность материала выражается разрывной нагрузкой и разрывным удлинением. Числовое выражение характеристики называют показателем. Все многообразие свойств тканей делится на основные группы: геометрические, механические, физические, усадка и формовочная способность при влажно-, тепловой обработке, износоустойчивость.

Читайте также: Ткани атлас принт цветы

1. Геометрические свойства

К ним относят длину ткани, ее ширину, толщину и массу.

Длину ткани определяют ее измерением в направлении нитей основы. При настилании ткани перед раскроем длина куска может увеличиваться в результате растяжения. Поэтому ткани с большой растяжимостью должны укладываться в настил с использованием специального настилочного оборудования без растяжения.

Ширина ткани — расстояние между краями ткани. Ее определяют измерением в направлении, перпендикулярном нитям основы. Ширину измеряют с кромками или без кромок. Ширины выпускаемых тканей разнообразны: бельевых 60—100 см; платьевых 90—110 см; пальтовых 130—150 см. Однако при раскрое изделий на ткани не любой ширины удается разложить лекала с минимальными межлекальными потерями, т. е. не все ширины тканей являются рациональными с точки зрения швейного производства. Качество сырья, а также нарушение технологических режимов производства тканей приводит к тому, что кусок ткани на разных участках имеет разную ширину. Это неблагоприятно сказывается на процессах раскроя тканей в швейном производстве: усложняется процесс настилания и увеличиваются отходы тканей.

Толщина тканей колеблется в широких пределах: от 0,14 мм у очень тонких платьевых до 3,5 мм у очень толстых пальтовых. Под толщиной материала принято понимать расстояние между наиболее выступающими участками поверхности нитей на лицевой и изнаночной сторонах. Толщина ткани зависит от линейной плотности нитей (пряжи), переплетения, плотности, фаз строения и отделки тканей. Применение нитей высокой линейной плотности, увеличение абсолютной плотности ткани, применение Многослойных переплетений и такие операции отделки, как аппретирование, валка, ворсование, увеличивают толщину тканей, а опаливание, стрижка, прессование и каландрирование уменьшают ее. Толстые ткани труднее окрашивать, подвергать влажно-тепловой обработке.

Измерение толщины ткани производят на специальном приборе — толщиномере. Ткань помещают между двумя полированными пластинами прибора. Нижняя пластина неподвижная, а верхняя подвижная и соединена со стрелкой, показывающей на шкале толщину испытуемого материала в долях миллиметра. В зависимости от конструкции толщиномера давление верхней пластины на мате риал может быть постоянным или регулируемым. Рекомендуют измерять толщину тканей при давлении 0,1—0,2 кПа.

Толщина ткани и прямо связанная с ней поверхностная плотность влияют на конструкцию изделия, на величину припусков, ширину и конструкцию швов, обусловливают выбор прокладочных материалов. Чем толще ткань, тем большие припуски необходимо предусматривать при конструировании изделия. Если материалы толстые, нужно увеличивать ширину швов, при этом использовать швы с минимальным числом слоев ткани (стачные вразутюжку, накладные с открытым срезом, расстрочные). Для изделий из толстых тканей выбирают более толстые и жесткие прокладки.

От толщины материала зависит число полотен в настиле при раскрое. Чем толще ткань, тем меньше полотен в настиле. При увеличении толщины материала увеличивается и расход ниток. В зависимости от толщины ткани выбирают тип швейного оборудования, регулируют высоту подъема зубчатой рейки и давление лапки на материал.

Масса ткани выражается характеристикой, которую называют поверхностной плотностью. Поверхностная плотность изменяется для различных тканей от 12 до 760 г/м. Наиболее легкими тканями являются газ и шифон, наиболее тяжелыми — шинельные сукно и драпы. Поверхностная плотность каждой ткани — показатель регламентированный. Отклонение фактической поверхностной плотности от установленной в нормативной технической документации является пороком, влекущим за собой изменения структуры ткани. Поверхностная плотность является показателем материалоемкости ткани и ее добротности.

Определение поверхностной плотности ткани может производиться экспериментальным и расчетным методами. При экспериментальном определении прямоугольный образец ткани выдерживают в течение 10—24 ч в нормальных лабораторных условиях, измеряют его длину и ширину нескладной линейкой и затем взвешивают с точностью до 0,01 г. Расчет поверхностной плотности б, г/м производится по формуле

где m — масса образца, г; L— длина образца, мм; b ширина образца, мм.

Массу вычисляют с точностью до 0,01 г, а результат округляют до 0,1 г.

Масса одежных тканей оказывает влияние на процессы швейного производства. Так, больших затрат усилий и времени требуют настилание тяжелых тканей, а также монтажно-переместительные операции на швейном потоке. Носка одежды из тяжелых тканей приводит к утомляемости и дискомфорту человека. Поэтому снижение поверхностной плотности является одной из главных задач при создании новых тканей и других текстильных материалов для одежды.

В процессе эксплуатации одежды, а также при переработке ткани подвергаются разнообразным механическим воздействиям. Под этими воздействиями ткани растягиваются, изгибаются, испытывают трение.

Способности растягиваться, изгибаться, изменяться под действием трения являются основными механическими свойствами тканей. Каждое из этих свойств описывается рядом характеристик:

— растяжение — прочностью на разрыв, разрывным удлинением, выносливостью и др.;

— изгиб — жесткостью, драпируемостью, сминаемостью и др.;

— изменение под действием трения — раздвижкой нитей, осыпаемостью и др.

Прочность на разрыв при растяжении ткани определяют по нагрузке, при которой образец ткани разрывается. Эта нагрузка называется разрывной нагрузкой, она является стандартным показателем качества ткани. Различают разрывную нагрузку по основе и разрывную нагрузку по утку. Разрывную нагрузку ткани определяют на разрывной машине. Испытуемый образец ткани шириной 50 мм закрепляют в двух зажимах разрывной машины. Расстояние между зажимами при испытании шерстяной ткани 100 мм, а при испытании всех прочих тканей — 200 мм. Закрепленный образец растягивают до разрыва. Зафиксированная в момент разрыва нагрузка является разрывной нагрузкой. Испытанию подвергают три прямоугольные полоски ткани, выкроенные по основе, и четыре, выкроенные по утку. Образцы выкраивают таким образом, чтобы один не был продолжением другого. Крайние долевые нити в полосках должны быть целыми. Необходимо, чтобы длина полосок была на 100—150 мм больше зажимной длины. Прочностью ткани на разрыв по основе считается среднее арифметическое из трех испытаний образцов, выкроенных по основе, округленное до третьей значащей цифры. Прочностью ткани на разрыв по утку считается среднее арифметическое из четырех испытаний образцов, выкроенных по утку.

С целью экономии тканей разработан метод испытания малых полосок, при котором разрывают полоски шириной 25 мм при зажимной длине 50 мм.

Выражается разрывная нагрузка в ньютонах (Н) или деканьютонах (даН):

При оценке качества ткани в лабораториях определяют разрывную нагрузку и сравнивают ее величину с нормативами стандарта.

Прочность тканей зависит от волокнистого состава, структуры и линейной плотности образующих ее нитей (пряжи), строения и отделки. При прочих равных условиях наибольшую прочность имеют ткани из синтетических нитей. Увеличение линейной плотности нитей (пряжи), повышение фактической плотности ткани, применение переплетений с короткими перекрытиями и многослойных переплетений, проведение валки, декатировки, мерсеризации, аппретирования, нанесение пленочных покрытий приводят к повышению прочности тканей. Отваривание, беление, крашение, ворсование несколько снижают прочность тканей.

Одновременно с прочностью на разрывной машине определяют удлинение ткани, которое называют удлинением при разрыве, или абсолютным разрывным удлинением. Оно показывает приращение длины испытуемого образца ткани в момент разрыва, т. е.

Где Lр — абсолютное разрывное удлинение, мм; Lk — длина образца к моменту разрыва, мм; Lo — начальная (зажимная) длина образца, мм.

Относительное разрывное удлинение — это отношение абсолютного разрывного удлинения образца к его начальной зажимной длине, выраженное в %, т. е.

Разрывное удлинение (абсолютное и относительное), так же как и разрывная нагрузка, является стандартным показателем качества.

Полным удлинением принято считать удлинение, возникающее под действием нагрузки, близкой к разрывной. В составе полного удлинения различают доли упругого, эластического и пластического удлинения. Полное удлинение и соотношение долей упругого, эластического и пластического удлинения зависят от волокнистого состава и структуры нитей (пряжи), ткацкого переплетения, фаз строения ткани и отделки ткани.

Наибольшей долей упругого удлинения обладают ткани из нитей спандекс, из текстурированных высокорастяжимых нитей, плотные чистошерстяные ткани из крученой пряжи, плотные ткани из шерсти с лавсаном. Ткани из волокон, обладающих большой долей упруго го удлинения, меньше сминаются; хорошо держат форму изделий в процессе носки; замины, возникающие в изделиях, быстро исчезают без влажно-тепловой обработки. Значительной долей эластического удлинения обладают ткани из волокон животного происхождения (шерсти, шелка), поэтому они постепенно восстанавливают первоначальную форму после снятия деформирующей нагрузки. Замины, возникающие на изделиях в процессе носки, исчезают с течением времени, так как одежда обладает способностью отвисаться. доля пластического удлинения преобладает в составе полного удлинения в тканях из растительных волокон (хлопка, льна), которые сильно сминаются и для восстановления формы требуют влажно-тепловой об работки. Наибольшей долей пластического удлинения обладает лен.

В тканях из смеси волокон соотношение упругого, эластического и пластического удлинений зависит от соотношения в смеси волокон различного происхождения. Добавка к шерсти штапельных вискозных волокон снижает упругость ткани, добавка штапельного лавсана увеличивает ее. С целью увеличения упругости в состав льняных тканей вводят до 67% лавсана в виде нитей или штапельных волокон. Введение в структуру ткани эластика или нитей спандекс обеспечивает ее высокую упругость и эластичность, что позволяет использовать такую ткань для спортивных и корсетных изделий.

При одинаковом волокнистом составе доля упругой деформации ткани зависит от ее свойств: линейной плотности и крутки пряжи, степени изогнутости основы и утка, абсолютной плотности ткани. Увеличение толщины и крутки пряжи, повышение плотности основы и утка способствуют возрастанию доли упругой деформации в полном удлинении тканей.

Величина и длительность действия растягивающей нагрузки влияют на соотношение исчезающих (обратимой части) и остающихся (необратимой части) удлинений в составе полного удлинения тканей.

Доля остающихся удлинений растет пропорционально величине и длительности растягивающего усилия.

Многократные нагрузки, возникающие при длительной носке, приводят к накоплению необратимой деформации и потере формы изделия.

Для уменьшения растяжимости деталей, придания им формы и ее сохранения в швейные изделия ставятся прокладочные материалы (волосяные ткани, тканые и нетканые клеевые прокладки), которые соединяются с материалами верха ниточным или клеевым методом.

Читайте также: Что сшить из плотной ткани своими руками

Растяжимость тканей в разных направлениях и повышенную растяжимость эластичных полотен необходимо учитывать при изготовлении швейных изделий. Для предохранения швов от разрушения при эксплуатации изделий необходимо, чтобы растяжимость строчки и растяжимость материала были соизмеримы. Это достигается следующими путями: использованием кромки вдоль шва для уменьшения растяжимости строчки; применением стежков легко деформируемых переплетений (цепных, обметочных вместо челночных); употреблением швейных ниток повышенной растяжимости (лавсановых, капроновых вместо хлопчатобумажных).

Большое влияние на растяжимость швов оказывают технологические параметры пошива: частота строчки и натяжение ниток на швейной машине. Увеличение натяжения ниток на швейной машине уменьшает растяжимость шва.

При увеличении частоты стежков в строчке возрастает растяжимость швов. Изменяя длину стежка и натяжение ниток на швейной машине, можно добиться необходимой растяжимости и прочности швов.

Изделия из тканей в процессе носки подвергаются действию небольших по величине, но многократно повторяющихся деформаций растяжения. Это приводит к постепенному расшатыванию структуры ткани, ухудшению ее свойств и в конечном счете к раз рушению. Способность ткани выдерживать, не разрушаясь, действие многократных деформаций растяжения характеризует ее выносливость — число циклов многократных деформаций, которое выдерживает образец ткани до разрушения. По выносливости можно судить о том, как поведет себя ткань в процессе производства и во время эксплуатации одежды.

Выносливость, или долговечность, ткани обусловлена связью между элементами структуры ткани, а также ее волокнистым составом.

Повышение плотности и линейного заполнения приводит к возрастанию прочности связей структуры ткани и увеличивает стойкость к многократным растяжениям. Большей выносливостью обладают ткани, содержащие упругие волокна: синтетические, шерсть, натуральный шелк. Меньшей выносливостью обладают ткани, вырабатываемые из волокон с малой упругостью: хлопка, вискозы.

У одной и той же ткани самая низкая выносливость наблюдается в том случае, если многократные нагрузки прикладывают под углом 45° к направлению нитей основы и утка. Это свойство тканей необходимо учитывать при проектировании и конструировании одежды.

Характерной особенностью тканей является их легкая изгибаемость. Ткани изгибаются, образуя морщины и складки, под действием небольшой нагрузки или даже собственного веса. Основными характеристиками изгиба являются жесткость, драпируемость и сминаемость.

Жесткость — способность ткани сопротивляться изменению формы. Ткани, легко меняющие форму, считаются гибкими. Гибкость представляет собой характеристику, противоположную жесткости.

Жесткость и гибкость ткани зависят от волокнистого состава, структуры волокон, структуры и степени крутки пряжи (нитей), вида переплетения, плотности и отделки ткани. Жесткость ткани возрастает с увеличением крутки нитей, ее толщины и плотности. Льняные ткани обладают большей жесткостью, чем хлопчатобумажные и шерстяные. Ткани из тонких нитей слабой крутки имеют небольшую жесткость. Переплетения с длинными перекрытиями придают ткани меньшую жесткость, чем с короткими. Увеличение плотности ткани приводит к увеличению ее жесткости. Аппретирование и каландрирование тоже увеличивают жесткость.

Прокладочные ткани должны иметь повышенную жесткость. Для них жесткость является стандартным показателем качества. Ткани верха для детской и спортивной одежды, наоборот, должны иметь малую жесткость.

Жесткость тканей при их переработке в швейном производстве и в эксплуатации готовых изделий является негативным свойством. Одежда из жестких тканей создает дискомфорт, затрудняет движения.

Вместе с тем при изготовлении швейных изделий для придания им требуемой формы необходима определенная жесткость (для сохранения приданных форм — большая, для создания легко драпирующегося изделия — малая). Жесткость текстильных материалов влияет не только на формоустойчивость изделий, но и на технологический процесс их изготовления. Повышенная жесткость материалов затрудняет их раскрой из-за интенсивного нагрева режущих элементов раскройных машин. При стачивании материалов повышенной жесткости наблюдается значительное повышение температуры иглы швейной машины, что приводит к уменьшению прочности и обрывам швейных ниток; увеличивается число повреждений стачиваемых материалов.

Способность материала образовывать пространственную форму деталей одежды путем изменения геометрических размеров материала на отдельных участках и устойчиво сохранять ее называется формовочной способностью материала. Формовочная способность материала характеризуется двумя стадиями: формообразованием и закреплением формы. Формообразование служит для создания в одежде складок, объемной формы полочек, рукавов, для формования воротника и других деталей. Устойчивое закрепление формы и ее сохранение — непременное условие хорошего внешнего вида изделия в процессе эксплуатации.

Формообразование текстильных материалов возможно благодаря тому, что в них значительный объем занимает воздух (плотность большинства видов тканей не превышает 0,5 мг/мм3, пористость около 50-80%) и имеются подвижные и устойчивые связи в структуре материала. Поэтому текстильные материалы легко поддаются различным видам деформаций (изгибу, растяжению, сжатию), определяющим его способность к формообразованию.

Формообразование тканей в одежде — следствие принудительного изменения угла между нитями основы и утка. Способность тканей к формообразованию оценивают удлинением при растяжении под действием нагрузки 1 -2 даН, приложенной к пробе, выкроенной под углом 45°.

Более склонны к формообразованию шерстяные ткани, менее — полушерстяные, содержащие синтетические нити и пряжу; практически отсутствует формовочная способность в нетканых прокладочных полотнах клееного способа производства.

При формообразовании, происходящем в результате деформаций (изгиба, растяжения, сжатия, утонения, изменения угла между нитями), нарушается равновесное состояние структуры материала. Закрепить деформацию текстильного материала можно при влажно-тепловой обработке деталей и изделия. Для устойчивого закрепления формы деталей одежды используют термоклеевые прокладочные материалы (полиэтиленовую сетку), ткани и нетканые полотна с клеевым покрытием, термоклеевые химические композиции, наносимые на ткани верха.

Для получения устойчивой формы хлопчатобумажные и вискозные ткани подвергаются предварительной обработке под названием форниз — формование несминаемых изделий. Несминаемость тканей с обработкой форниз повышается на 30-50%, возрастает устойчивость складок. Швейные изделия из тканей, обработанных способом форниз, подвергают влажно-тепловой обработке с увлажнением при температуре не выше 140°С и времени прессования 30-40 с.

Устойчивое закрепление формы изделий можно обеспечить благодаря использованию в структуре материала термопластичных волокон. При влажно-тепловой обработке волокна расправляются, фиксируя созданную форму.

Драпируемостью называется способность ткани образовывать мягкие округлые складки. Драпируемость связана с массой и жесткостью ткани. Применение мононитей, металлических нитей, сильно крученых пряжи и нитей, увеличение плотности ткани, аппретирование, отделка лаке, нанесение пленочных покрытий увеличивают жесткость ткани и, следовательно, снижают ее драпируемость. Плохо драпируются парча, тафта, плотные ткани из крученой пряжи, жесткие ткани из шерсти с лавсаном, плащевые и курточные ткани с водоотталкивающими пропитками, ткани из комплексных капроновых нитей, искусственная кожа и замша. Хорошо драпируются массивные ткани ворсовых переплетений, мягкие гибкие массивные портьерные ткани, малоплотные ткани из гибких тонких нитей и слабо крученой пряжи, гибкие ткани с начесом, шерстяные ткани креповых переплетений и мягкие пальтовые шерстяные ткани. Форма изделия зависит не только от его конструкции, но и от драпируемости, жесткости, гибкости материалов, использованных для верха и прокладки.

Драпируемость определяется различными методами. Наиболее простой метод — испытание образца размером 200х400 мм для определения драпируемости в направлении основы и утка. На меньшей стороне образца отмечают четыре точки, через которые образец прокалывают иглой, формируя три одинаковые складки. Ткань на игле сжимают пробками, образец подвешивают на игле и измеряют расстояние А между нижними углами образца ткани (рис. 36). Драпируемость Д, %, вычисляют по формуле

Для определения драпируемости вне зависимости от направления нитей основы и утка используют дисковый метод (рис. 37). Образец испытуемой ткани в форме круга накидывают на поднятый на ножке диск меньшего диаметра. Края материала, свешиваясь с диска, принимают в зависимости от жесткости ткани ту или иную форму. Диск освещают сверху. На бумаге, размещенной под диском, получают проекцию ткани и измеряют ее площадь. Коэффициент драпируемости К %, подсчитывают по формуле

где So — площадь образца, мм Sп — площадь проекции образца, мм

Драпируемость считается хорошей, если получены следующие коэффициенты драпируемости: для всех хлопчатобумажных, шерстяных костюмных и пальтовых тканей — более 65%, для шерстяных более 80%,платьевых — более 80%, для шелковых платьевых — более 85%.

Рис.1. Определение драпируемости Рис.2. Определение драпируемости

методом иглы дисковым методом

Сминаемость — способность тканей под действием изгиба и сжатия образовывать морщины и складки, которые устраняются только при влажно-тепловой обработке.

Причиной сминаемости является возникновение пластических деформаций волокон под действием изгиба и сжатия. Сминаемость портит внешний вид изделий и уменьшает их прочность из-за частых влажно-тепловых обработок. Сминаемость зависит от соотношения упругой, эластической и пластической деформаций. Волокнистый состав, строение и отделка тканей также определяют ее сминаемость. Наибольшей сминаемостью обладают ткани из растительных волокон с большой долей пластической деформации: хлопчатобумажные, вискозные, полинозные и особенно чистольняные.

Ткани из волокон животного происхождения и некоторых синтетических волокон (полиамидные, полиэфирные, полиуретановые), обладающих большей долей упругой и эластической деформации, сминаются слабо и восстанавливают первоначальную форму без влажно-тепловой обработки.

Увеличение крутки пряжи, повышение плотности тканей препятствуют смещению и деформации волокон при кручении и сжатии, поэтому уменьшают сминаемость тканей.

Блеск, окраска и рисунок ткани могут подчеркивать или зрительно уменьшать сминаемость. Наиболее заметны морщины и складки на блестящих гладких светлых тканях.

Мокрые ткани сильнее сминаются, чем сухие, так как удлинение в мокром состоянии увеличивается. При отжиме и выкручивании тканей, содержащих ацетатные волокна, возникают трудноустранимые замины, поэтому изделия из них после стирки и замачивания не рекомендуется отжимать. Сильносминаемые в мокром состоянии изделия рекомендуется расправлять и сушить на плечиках. С целью уменьшения сминаемости рационально подбираются компоненты при изготовлении тканей из смеси волокон; при производстве шелковых тканей широко используются упругие ацетатные, триацетатные и текстурированные нити; хлопчатобумажные, льняные и вискозные ткани подвергаются несминаемой отделке. В швейном производстве для получения несминаемых изделий, хорошо сохраняющих форму, выполняется отделка форниз.

Свежие записи
- Балкон в многоквартирном доме: является ли он общедомовым имуществом?
- Штраф за остекление балкона в 2022: что это и как избежать наказания
- Штраф за мусор с балкона: сколько заплатить за выбрасывание окурков
- Оформление балконного окна: выбираем шторы из органзы
- Как выбрать идеальные шторы для маленькой кухни с балконом
