В 5 классе мы подробно рассмотрели устройство швейной машины и способы работы на ней. Продолжим изучение этой темы и познакомимся с регуляторами натяжения ниток и их действием. Перед тем как выполнять машинные работы, необходимо проверить качество строчки. Качественной считается такая строчка, у которой переплетение нижней и верхней ниток происходит между соединяемыми материалами (рис. 18). То есть отрегулировано натяжение верхней и нижней ниток.
Рис. 18. Качественная строчка
Регулятор длины стежка 1 (рис. 19) расположен на стойке рукава швейной машины. С его помощью можно задать длину стежка от 0 до 4 мм. Во время подготовки машины к работе необходимо установить определешгую длину стежка. Она зависит от толщины стачиваемых тканей и назначения строчки. Чем толще ткань, тем больше длина стежка. Отделочные строчки и строчки для образования сборок выполняют стежком длиной 4 мм.
Рис. 19. Расположение регуляторов на корпусе швейной машины
Регулятор натяжения верхней (игольной) нитки 2 (рис. 19) находится на рукаве швейной машины. С его помощью можно усилить или ослабить натяжение верхней нитки.
Регулировать натяжение можно гайкой 1, поворачивая ее влево или вправо и меняя давление пружины 2 на шайбы натяжения 3 (рис. 20).
Рис. 20. Регулятор натяжения верхней нитки
Чтобы усилить натяжение верхней нитки, гайку поворачивают по часовой стрелке, чтобы ослабить — против часовой.
Регулятор натяжения нижней (челночной) нитки находится па шпульном колпачке машины. Натяжение регулируется винтом, который прижимает пластинчатую пружину к корпусу шпульного колпачка (рис. 21). Если нитка из-под пластинчатой пружины выходит свободно, то винт необходимо затянуть. При замене ниток на другой номер сначала регулируют натяжение нижней нитки, а затем — верхней. Неправильная регулировка натяжения верхней и нижней ниток приводит к дефектам машинной строчки.
Рис. 21. Регулятор натяжения нижней нитки
К дефектам машинной строчки относятся:
- слабая строчка;
- тугая строчка;
- строчка петляет снизу;
- строчка петляет сверху.
Чтобы устранить дефекты машинной строчки, необходимо знать причины их возникновения и способы устранения (табл. 4).
Таблица 4.
Причины возникновения и способы устранения дефектов машинной строчки
При выполнении машинных операций следует соблюдать правила безопасного труда, с которыми ты познакомилась в 5 классе.
Практическая работа № 5
Регулировка качества машинной строчки
Материалы, инструменты, оборудование: один лоскут любой ткани размером 20×20 см, ножницы, нитки хлопчатобумажные и шелковые, швейная машина, учебник.
- Намотай хлопчатобумажные и шелковые нитки на разные шпульки.
- Заправь швейную машину хлопчатобумажными нитками.
- Проложи на лоскуте машинную строчку.
- Проверь качество строчки.
- Отрегулируй, если это необходимо, натяжение ниток для данного вида ткани.
- Заправь швейную машину шелковыми нитками и выполни тот же процесс.
- Сделай вывод, с какими нитками — хлопчатобумажными или шелковыми — легче отрегулировать машинную строчку.
Качественная строчка, регулятор длины стежка, регулятор натяжения верхней (игольной) нитки, регулятор натяжения нижней (челночной) нитки.
Машиноведение 6 класс «Регуляторы швейных машин. Неполадки в работе швейных машин. Дефекты строчки.Чистка и уход за машиной.
презентация к уроку по технологии (6 класс) по теме
Презентация по теме машиноведение 6 класс. Презентация в сокращенном виде, возможно дополнение материала темой «Приспособления к швейным машинам».
Скачать:
Предварительный просмотр:
Подписи к слайдам:
Машиноведение Разработка уроков по технологии 6 класс Учитель Иванова Н.С. 247 школа Красносельский район Санкт-Петербург 2008-2009
Содержание: Уроки1-2 «Регуляторы швейных машин. Регулятор длины стежка, регуляторы натяжения ниток. Строение иглы, установка Уроки 3-4 «Дефекты строчки. Неполадки в работе швейной машины. Уход за швейной машиной, смазка, чистка.»
Уроки1-2 « Регуляторы швейных машин. 1. Регулятор длины стежка 2. регулятор натяжения верхней нити 3. Регулятор натяжения нижней нити 4. Строение машинной иглы, установка 5. Дефекты строчки. 6. Уход за швейной машиной»
Регуляторы швейной машины Регулятор длины стежка Регулятор верхней нити Регулятор нижней нити ( на корпусе шпульного колпачка )
Регуляторы швейной машины Регулятор длины стежка Рычаг обратного хода Ширина зиг-зага Обратный ход зиг-зага Моталка Выбор декоративной строчки Регулятор натяжения верхней нити
1.Регулятор длины стежка швейная машина 2-М кл. ПМЗ Центральная прорезь Рычаг регулятора Боковая прорезь Винт-фиксатор Шкала с делениями 1 2 5 4 2 3
Регулирование длины стежка L=0 мм машина не шьет L=4 мм образование сборки L=2 ,5мм для тонких тканей L= -2,5мм обратный ход машины
Читайте также: Губчатая ткань определение кратко
2.Регулятор натяжения верхней нити Гайка Пружина Шайбы натяжения
2.Регулятор натяжения верхней нити швейной машины 2-М класса ПМЗ Винтовая шпилька Компенсационная пружина Нитепритягивательная шайба Шайбы натяжения Колпачок Пружина натяжения Гайка
Повторим устройство шпульного колпачка Прорезь Регулировочный винт Корпус шпульного колпачка Пластинчатая пружина Защелка Установочный палец 4 5 6 2 3 6 6 5 6 6 5 6 4 5 6 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
3. Регулятор натяжения нижней нити Натяжение нижней нитки регулируется винтом, который прижимает пружину к корпусу шпульного колпачка
4. Повторим строение машинной иглы 1 2 3 4 7 6 5 Лезвие Ушко Короткий желобок Лыска Стержень Колба Длинный желобок Правильный ответ: 2,5,6,7,3,4,1
Назначение частей иглы Острие — для прокола ткани Ушко – для вдевания нити Колба – для закрепления иглы в муфте игловодителя Длинный желобок –защищает нитку от повреждения Короткий желобок – образует петлю для захвата нитки носиком челнока Стержень — для вытаскивания нити из челночного устройства
Правила установки иглы Поворотом махового колеса поднять игловодитель в верхнее положение Ослабить винт Вставить иглу до упора Длинный желобок со стороны нитенаправителя Закрепить винт
Проверь себя К волокнам животного происхождения относятся: капрон, хлопок, асбест Лицевую сторону в гладкокрашеной ткани определяют по отсутствию узелков, шероховатостей Шерстяные ткани обладают хорошей пылеемкостью Шелковые ткани плохо драпируются Закрепление машинной строчки производят обратным ходом машины Ушко в машинной игле служит для прокола ткани Нить в машинную иглу вставляется со стороны нитенаправителя Толщина нити для шитья не зависит от номера иглы и толщины ткани В длинный желобок иглы «прячется» нижняя нить Одной из причин поломки иглы является изогнутый стержень 1 2 3 4 5 6 7 8 9 10
Домашнее задание Ткань х/б 5шт. 10х10 Нитки белые №45 К работе по вышивке купить рамку Повторить строение швейной машины
Уроки 3-4 «Дефекты строчки. Неполадки в работе швейной машины. Уход за швейной машиной, смазка, чистка.»
Неполадки в работе швейной машины, вызванные дефектом иглы, ее установкой Дефект Причина появления дефекта Разрыв нитей ткани по линии шва, затяжки Игла тупая Пропуск стежков Номер иглы не соответствует виду ткани Поломка иглы, обрыв верхней нитки, Пропуск стежков Игла изогнутая Отсутствие строчки, обрыв верхней нитки Неправильно установлена игла Поломка иглы Игла установлена не до упора, низко
Двухниточная строчка Образуется в результате переплетения игольной ( верхней или катушечной нитки ) и челночной ( нижней или шпулечной ) Переплетение более прочное, а строчка более красивая если натяжение верхней и нижней ниток равномерное При неправильном натяжении возникают неполадки в работе швейной машины
Образец Неполадки Причины возникновения Правильная строчка Правильная машинная строчка Петляет сверху Сильное натяжение верхней или слабое нижней Петляет снизу Сильное натяжение нижней или слабое верхней Тугая строчка Сильное натяжение верхней и нижней ниток Слабая строчка Слабое натяжение верхней и нижней нитое
Уход за швейной машиной Места смазки бытовой швейной машины: а)вид сверху б) вид снизу
Излишки машинного масла приводят к загрязнению ткани
Уход за швейной машиной При ежедневной работе смазывать машину 1раз в неделю Чистить машину по окончании работы Не пускать машину вход без ткани По окончании работы подложить ткань под лапку , чтобы не тупились зубцы двигателя ткани При возникновении шума электродвигателя, стука, тяжелого хода машины прекратить работу, выяснить причину неполадки
В 6 классе для изготовления изделия нам потребуются Миллиметровая бумага 2 листа (40Х60 см) Мел портновский Булавки портновские (без пластиковых шариков на конце) Сантиметровая лента Ткань стрейч-габардин ширина1,50м; длина равна — длине юбки+10см Марля для проутюжильника 0,5 м Молния потайная, в цвет ткани Нитки 3 катушки №45лл в цвет ткани Клеевая паутинка 2-3 метра Флизелин 0,5 метра Домашнее задание
Литература: Учебник «Технология» 6 класс под редакцией В.Д.Симоненко Поурочные планы 6класс «Технология» автор-составитель И.В.Бобунова Технология.6 класс. Вариант для девочек:В2ч. – Саратов «Лицей»,2006, Межуева Ю.В. «Как шить красиво»М.:Мир,1990
По теме: методические разработки, презентации и конспекты
Машиноведение 5 класс. «История создания швейной машины. Строение швейной машины.»
История создания швейной машины. Виды приводов. Строение бытовой швейной машины. Строение швейной машины 2 ПМЗ класса. Презентация сделана по материалам учебника «Технология: учебник для учащихся 5 кл.
Машиноведение 5 класс.»Строение швейной машины Janome5522. Строение машинной иглы»
Презентация содержит материалдля изучения инструкции швейной машины Janome5522, и строение машинной иглы.
Конспект урока по технологии «Бытовая швейная машина, подготовка к работе. Исследование работы регулирующих механизмов швейной машины»
Технологическая карта урока.
Бытовая швейная машина. Приемы работы на швейной машине.
В материале представлен урок по разделу Машиноведение. Структура урока в виде технологической карты.
Урок «Неполадки в швейной машине»
Урок по технологии проводится для закрепления знаний по швейной машине, совершенствования умений по заправке машины и выполнения строчек.
Читайте также: Какие ткани формирует энтодерма
Машиноведение. История создания швейных машин. Виды машин. Устройство швейной машины Техника безопасности при выполнении машинных работ.
Машиноведение. История создания швейных машин. Виды машин. Устройство швейной машины. Техника безопасности при выполнении машинных работ.Цель: Знакомство с историей возникновения швейной машины. Класс.
Презентация к занятию по основам машиноведения 5 класс «Классификация швейных машин. Виды приводов. Работа на швейной машине без ниток».
Презентация к первому занятию по изучению раздела «Основы машиноведения» в 5 классе. В презентации представлены сведения по истории швейной машины, классификации швейных машин, виды приводов.
Урок технологии на тему: «Регулировка качества машинной строчки. Машинная игла».
Сформировать знания учащихся об устройстве швейной машины
закрепить знания учащихся о истории создания швейной машины, с организацией рабочего места, санитарно гигиеническими требованиями и правилами техники безопасности при работе на швейной машине с ножным приводом, научить выполнять прямолинейные строчки на машине без ниток.; закрепить знания, умения и навыки о заправке верхней и нижней нити
Просмотр содержимого документа
«Урок технологии на тему: «Регулировка качества машинной строчки. Машинная игла».»
Тема урока: Регулировка качества машинной строчки. Машинная игла.
Цель: Сформировать знания учащихся об устройстве швейной машины
закрепить знания учащихся о истории создания швейной машины, с организацией рабочего места, санитарно гигиеническими требованиями и правилами техники безопасности при работе на швейной машине с ножным приводом, научить выполнять прямолинейные строчки на машине без ниток.; закрепить знания, умения и навыки о заправке верхней и нижней нити
Наглядные пособия: таблицы «Швейная машина», «схема регулятора натяжения верхней нити».
Оборудование и материалы: швейные машины.
Истории создания швейной машины.
Первый известный проект швейной машины относится к концу 15 века. Его приписывают Леонардо да Винчи, знаменитому итальянскому живописцу и скульптору. Конструкция, распространенная сейчас, в общих чертах сложилась только в 19 веке. Но и тогда это была довольно редкая диковинка, достояние выставок да немногих передовых швейных мастерских. В 1900 году 1мериканская фирма «Зингер» основала завод в подмосковном городе Подольске, который стал центром швейного машиностроения в России.
Сейчас выпускаются швейные машины современных моделей с программным управлением. Фактически эта машина — компьютер, который шьет и выдает множество швов, их количество трудно подсчитать, вышивает гладью многоцветные картинки и целые композиции. Но самое интересное, что в прелестные вышивки можно превращать детские рисунки, картинки из книжек и журналов.
Устройство швейной машины.
Швейные машины служат для стачивания деталей из ткани при пошиве различных изделий.
Применение швейных машин позволяет ускорить и облегчить труд, повысить качество работы. Машинные швы ровнее, прочнее и красивее ручных.
В домашних условиях используют бытовые швейные машины с ручным, ножным, электрическим приводами. Привод — это устройство, с помощью которого машина приводится в движение (рис. 5),
Бытовые швейные машины с электрическим приводом наиболее удобны в работе. Они быстроходны (наибольшее число стежков в минуту 120) и просты в управлении. Они выполняют сшивание хлопчатобумажных, льняных, синтетических, шерстяных и шелковых тканей. На ней выполняют прямые и зигзагообразные строчки, а также вышивание, штопку и петли.
Современные швейные фабрики оснащены производительными быстроходными швейными машинами (рис.6): (наибольшее число стежков в минуту 4000), автоматами, полуавтоматами, специальными машинами (для пришивания пуговиц, обработки петель) и другим сложным оборудованием.
Надежная работа швейной машины во многом зависит от умения и квалификации того, кто на ней шьет.
Необходимо твердо усвоить и знать правила работы на швейной машине, заправки верхней и нижней ниток, регулировки стежка, замены иглы, намотки нитки на шпульку и се установки в челночное устройство, чистку и смазку швейной машины.
При работе на швейной машине (рис. 7) надо соблюдать санитарно — гигиенические требования.
3. Заправка верхней и нижней ниток в машину
4. Регуляторы швейной машины. Устройство и установка швейной иглы
Цель урока: ознакомить учащихся с устройством регулятора натяжения верхней и нижней нитки, с их расположением на корпусе швейной машины; с причинами возникновения и способами устранения дефектов машинной строчки; с устройством и установкой машинной иглы; научить подбирать и устанавливать машинную иглу; воспитывать любовь к швейному делу.
Наглядные пособия: таблицы кинематических схем, таблицы по технике безопасности.
Инструменты и оборудование: швейная машина, ткань (образцы ткани 10 * 10 см), линейка, нитки, учебник, тетрадь.
Регулирование натяжения нити. В швейной машине шов получается за счет перекрещивания верхней (игольной) и нижней (челночной) нитей. Верхняя нить проходит через два ушка, закрепленных шайбой, натягивающей нить; нижняя нить проходит под пластинчатой пружиной шпульного колпачка.
Читайте также: Ткани для автомобильных чехол
С помощью этих устройств регулируют натяжение верхней нити. Качество строчки во многом зависит от правильного натяжения нити.

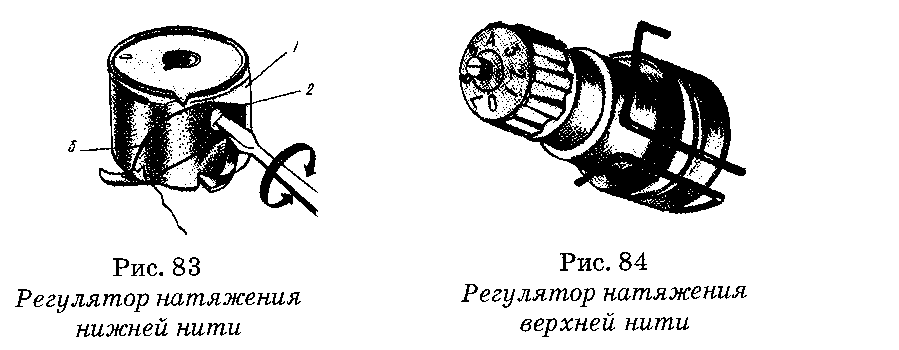

РЕГУЛЯТОРЫ ВЕРХНЕЙ И НИЖНЕЙ НИТЕЙ
При работе на швейной машине необходимо уметь правильно заправлять верхнюю и нижнюю нитки, регулировать
Строчка будет красивой, если нитки от катушки и челнока будут иметь ровное натяжение.
Регулятор натяжения верхней нити расположен на торцевой стороне рукава машины.
Натяжение верхней нити регулируется поворотом гайки: при повороте гайки по часовой стрелке натяжение нити усиливается; при повороте гайки против часовой стрелки натяжение нити ослабевает.
Натяжение нижней нити можно проверить, потянув за свободный конец нити, выходящей из отверстия игольной пластинки. На рисунке 83 вы видите регулятор натяжения нижней нити. 1 — внешний колпачок; 2 — винт, с помощью которого регулируется натяжение нити; 3 — пластинчатая
2. Устройство и установка машинной иглы.
Машинная игла служит для образования стежка. Она представляет собой прямой стержень неодинаковой толщины, заостренный на тонком конце.
Утолщенная часть иглы называется колбой, она предназначена для закрепления иглы в муфте игловодителя машины. На выпуклой стороне колбы указывают номер машинной иглы.
Ниже колбы располагается стержень с острием на конце. Чуть ниже острия находится ушко иглы. Стержень имеет два желобка — длинный и короткий; В длинном желобке помещается нитка во время прокола материала и обратного хода иглы. В короткий желобок нитка помещается только в начале прокола материала.
Верхнюю нитку вдевают в ушко иглы со стороны длинного желобка.
Иголку с ушком на заостренном конце и челночное устройство для второй нитки изобрели в Америке в конце 30-х годов 19 века. Позднее игла была снабжена двумя желобками, с одной стороны — длинный, с.другой — коротким.
3. Подбор номеров машинной иглы и швейных ниток в зависимости от вида ткани.
Качество машиной строчки во многом зависит от правильного подбора иглы и швейных ниток. Машинные иглы выпускают: в зависимости от диаметра стержня от № 60 до 210.
Подбор номеров машинной иглы и швейных ниток в зависимости от вида ткани дан в таблице 7, стр.142.
Последовательность установки иглы в швейную машину см. в таблице стр.150. Неполадки в работе швейной машины (таблица 6, стр. 141).6 кл. «технология»
1. Какая строчка считается качественной? 2. Как регулируется натяжение верхней нитки?
3. Как регулируется натяжение нижней нитки? 4. Назови дефекты машинной строчки.
5. для чего служит машинная игла? 6. Из каких частей состоит машинная игла?
7. В какой последовательности устанавливается машинная игла?
IV. Практическая работа. Подбор и установка машинной иглы.
1. Пользуясь таблицей 7, подбери машинную иглу и нитки так, чтобы они соответствовали выбранной ткани.
2. Пользуясь таблицей, установи выбранную иглу в швейную машину. Приемы закрепления швейной иглы
Порядок выполнения работы
Поверните маховое колесо к себе, поднимите иглу
Освободите винт, закрепляющий иглу
Вставьте иглу в иглодержатель до упора и закрепите винтом
3. Сложи две детали вместе и выполни пробную машинную строчку.
4. Рассмотри внимательно полученную строчку и определи, правильно ли подобраны машинная игла и нитки для данной ткани.
5. Оформи образцы в рабочую тетрадь и сделай выводы.
Уход за швейной машиной. Чистка и смазка швейной машины.
Цель: ознакомить учащихся с правилами ухода за швейной машиной: подготовкой швейной машины для смазки; с принадлежностями, применяемыми для чистки швейной машины и ее смазку; ознакомить учащихся с соединительными и краевыми швами; научить; выполнять некоторые виды соединительных и краевых швов; воспитывать любовь к швейному делу.
Наглядные пособия: таблицы по технике безопасности, кинематические схемы, плакаты.
Инструменты и оборудование: детали из хлопчатобумажной ткани, масленка, щетка-кисточка, масло для швейной машины, швейная машина, учебник.
1. Уход за швейной машиной.
При умелом и правильном пользовании швейная машина может служить долго, поэтому нужно всегда следить за ее чистотой и регулярной смазкой. Нельзя смазывать швейную машину растительным и животным жиром, делают это специальным маслом для швейных машин.
Смазывать необходимо те места, где происходит трение металла: это облегчает вращение деталей, уменьшает их износ и шум машины.
Перед смазкой машины с нее снимают катушку с нитками, вынимают шпульный колпачок со шпулькой и щеткой-кисточкой, очищают машину от пыли.
Затем снимают верхнюю крышку с рукава, предварительно освободив винты.
Масло наливают в специальную масленку, закапывают по 2 — З капли во все отверстия, указанные на рисунке стрелками.
Практическая работа Чистка и смазка швейной машины.
V. Д/задание: принести к следующему занятию лоскут одноцветной хлопчатобумажной ткани, изучить устройство машинной иглы, повторить ТБ, повторить новый материал.
