Делаем подиумы для автомобильных динамиков своими руками
Установка автомобильной акустики требует творческого подхода. Качество звучания в значительной мере зависит от того, где и как расположены динамики. Подиумы для них — элементы акустического оформления. Элементы полезные, а в некоторых случаях необходимые. Что важно, сделать такие подиумы можно своими руками.
Зачем устанавливать динамики на подиумы
Первое и очевидное обоснование необходимости использования подиумов — с их помощью можно выдвинуть динамическую головку из штатного посадочного места, если она туда не входит по глубине. Однако это не единственная причина.
Чтобы любой динамик зазвучал, ему необходимо правильно рассчитанное акустическое оформление и жёсткое основание, призванное гасить паразитные вибрации.
В домашних и сценических системах используют тяжёлые, жёсткие корпуса, выполняющие сразу обе функции. Для автомобильных систем подобным образом изготавливают сабвуферы.
Акустическое оформление среднечастотных динамиков и «мидбасов» образуют элементы конструкции автомобиля. В этом случае в роли внутреннего пространства звуковой колонки выступают полости за обшивкой.
Во время работы автомобильная акустика испытывает значительные вибрационные нагрузки. Если их не гасить, они передаются на панели обшивки и другие конструктивные элементы, выполненные, как правило, из довольно тонких материалов. Эти колебания искажают звук.
Задача подиумов — принять вибрации на себя и погасить их. Не допустить распространения паразитных колебаний.
Каким должен быть подиум
Как следует из изложенного выше, подиум для среднечастотника или мидбаса не простой декоративный элемент, а необходимый компонент аудиосистемы, влияющий на качество звучания. Чтобы эффективно выполнять возложенную на него задачу — гашение ненужных вибраций — подиум должен быть тяжёлым. Чем тяжелее, тем лучше.
Чтобы деталь была тяжёлой, её следует изготовить из соответствующего материала. Но на практике чаще всего используют фанеру, так как её несложно обрабатывать в домашних условиях.
Известно ли вам, что первый археологический артефакт из напоминающего современную фанеру материала археологи обнаружили на территории Древнего Египта. Фанерный ларец датируют XV—XVI веком до н. э.
Фанера — относительно лёгкий материал. Для увеличения веса подиумы делают по возможности большими. Конечно, учитывая особенности салона автомобиля.
Определяя размеры, ориентируются не только на качество звука, но и следят, чтобы дополнительный элемент не препятствовал работе основных устройств. Например, установленный в дверь динамик не должен мешать использованию ручек.
Подиум для динамика не следует крепить к обшивке, только к жёстким металлическим элементам. Во-первых, слабое основание не способствует гашению вибраций. Во-вторых, тяжёлый подиум с динамиком оно не выдержит.
Внутренний подиум
Различают внутренние и наружные подиумы. Первые устанавливают, когда хотят сохранить заводской внешний вид без изменения. Например, когда меняют штатный динамик на близкий по диаметру диффузора.
Внутренний подиум целиком скрыт во внутренней полости двери или потолка под обшивкой, которая должна плотно прилегать к динамику. В противном случае возможны искажения, так как динамик будет «играть под обшивку».
Таблица: достоинства и недостатки внутренних подиумов
- Минимальное влияние на внешний вид салона.
- Низкие требования к внешнему оформлению.
- Простота изготовления.
- Отсутствие помех эксплуатации автомобиля.
- Динамик защищён от внешних повреждений.
- Лёгкость конструкции, что может отрицательно влиять на воспроизведение низких частот.
- Жёсткое положение динамика, которое невозможно изменить, что затрудняет правильную пространственную ориентацию источника звука относительно слушателя.
Внешний подиум
Наружный или внешний подиум позволяет установить любой динамик больше или меньше штатного. Кроме того, головку можно разместить как параллельно плоскости двери, так и под наклоном, направив в сторону слушателя. Дополнительный плюс внешнего подиума — он плотно прижимает обшивку, уменьшая вибрацию.
Таблица: достоинства и недостатки внешних подиумов
- Уникальный дизайн.
- Регулируемые размеры и вес.
- Возможность пространственной ориентации положения источника звука.
- Сложное изготовление.
- Неизбежное влияние на заводской дизайн салона.
Внешний подиум не просто подставка, а единая конструкция. Его составные части необходимо подгонять и крепить плотно, без зазоров и щелей. Это обеспечивает максимальную жёсткость конструкции и предотвращает «уход» звука под обшивку.
Элементы акустического оформления, в том числе подиум, не должны препятствовать свободному движению воздуха через окна корзины динамика. Помехи могут ухудшить воспроизведение низких частот.
Когда динамик сильно утоплен в подиум, диффузор работает через тоннель, что заметно влияет на качество звука при глубине всего 1 см.
Ухудшает качество звука и слишком длинный тоннель со стороны магнита динамика. Лучше избегать подобной конструкции, но если она необходима, проём делают как можно шире.
Особенность внешних подиумов — необходимость декоративной отделки. Если внутренний спрятан под обшивкой, то наружный всегда на глазах. Он не должен портить внешний вид.
Эту проблему обычно решают обтяжкой и оклейкой готового подиума натуральной или искусственной кожей. В некоторых случаях, когда подиум довольно высокий, перед обтяжкой приходится сшивать чехол по форме основания, так как материал допускает натяжение лишь в определённых пределах.
Ещё один способ декоративной отделки — окраска в подходящий цвет после шпаклёвки и тщательной зачистки поверхности.
Твиттеры не развивают большой мощности и в меньшей степени подвержены вибрациям. Поэтому подиумы для них в большей степени декоративные подставки, чем элементы акустического оформления. Их изготавливают в виде накладок на боковые стойки либо встраивают в панели обшивки стоек, ориентируя по субъективным ощущениям слушателей примерно в центр салона.
Подиумы-переходники с круглых посадочных мест на овальные динамики принципиально не отличаются от обычных внешних. Трудность состоит лишь в разработке чертежа и установке головки с соблюдением изложенных выше требований.
Как сделать и установить своими руками
Для самостоятельного изготовления любого подиума понадобятся следующие материалы:
- фанера или другой аналогичный материал для вырезки кольцевых деталей;
- вибропоглощающий листовой материал для обработки элементов автомобильного кузова в местах установки подиумов;
- стекломат (стеклоткань) для изготовления деталей сложной формы;
- эпоксидная смола с отвердителем;
- капрон или другая аналогичная синтетическая ткань для изготовления деталей по «чулочной технологии»;
- искусственная (натуральная) кожа или краска для декоративной отделки внешнего подиума;
- акустическая ткань для отделки решётки динамика;
- эластичный клей;
- шпаклёвка;
- монтажная лента;
- наждачная бумага;
- монтажная пена;
- метизы.
Читайте также: Ткань листа главной функцией которого является фотосинтез
Для работы необходим инструмент:
Изготовление и монтаж внутреннего подиума в дверь
Видео: подиум из стекломата
Изготовление и установка в стойку внешних подиумов для твиттеров
Галерея: оклейка подиума искусственной кожей
Видео: изготовление подиума для твиттера
Изготовление и установка подиума в потолок
Малая высота потолка легкового автомобиля — главная помеха для установки подиумов и динамиков. Обычно их монтируют в двери, полки и стойки. Если места достаточно, подиумы устанавливают в потолок, соблюдая изложенные выше общие рекомендации.
- Снимите обшивку потолка. Определите оптимальное место установки подиумов. Продумайте трассу прокладки акустических проводов для подключения динамиков.
- Определите размеры подиумов, учитывая рекомендации, наличие свободного места и высоту креплений обшивки потолка.
- Выпилите из фанеры подходящей толщины заготовки, вырежьте в них отверстия под динамики.
- Оклейте потолок вблизи места установки подиумов вибропоглощающим материалом.
Видео: установка тыловой акустики под потолок
Аккуратные подиумы для автомобильных динамиков не только улучшают качество звука в салоне, но и хорошо смотрятся. Самостоятельное изготовление их дело хотя и хлопотное, но вполне посильное аккуратному энтузиасту «с руками». Затраченные усилия стоят полученного результата. Источник
Изготовление подиумов для динамиков дверей автомобиля.
Приветствую всех водителей, которых не устраивает штатная (заводская) аудиосистема автомобиля; в этой статье мы подробно рассмотрим, как изготовить самодельные подиумы для динамиков, которые будут монтироваться на двери автомобиля, и которые позволят улучшить, как качество звучания, так и громкость музыки в автомобиле. Но прежде чем начать описывать процесс изготовления подиумов, хочу предупредить, что изготовление и добавление дополнительной акустики в любой автомобиль, это только пол дела. Так как чтобы автозвук был громким и при этом качественным, кроме самой акустики потребуется внести и другие изменения в машине, а именно: установить хорошее головное устройство, усилитель, более мощный генератор и аккумулятор, и другие не дешёвые компоненты, без которых нормального звучания без проблем вы не добьётесь. Об этом я написал несколько статей, которые советую почитать, кликнув по ссылкам ниже. Большинство народных умельцев, для получения формы подиумов используют монтажную пену, пластилин, глину, и даже гипс. И такие материалы больше подходят для различных пластиковых обвесов, бамперов и т.п (особенно глина). Я и сам использовал глину для получения рельефа бардачков мотоцикла, которые можно посмотреть вот в этой статье, в которой тоже немного описано о работе с стеклотканью. Но для акустических подиумов такие материалы не очень подходят, так как возни с ними много, особенно монтажная пена, которую потом мучительно удаляют, а некоторые и не удаляют, тем самым снижая объём за динамиками, что нежелательно. В статье я опишу более простой и менее трудоёмкий способ, но несмотря на это, он позволяет получить отличный вид готового изделия и достаточную прочность подиума. Итак начнём. Многие мастера делают основу подиума из плоского листа фанеры, этот вариант самый простой, но он подходит только для плоских дверных панелей (дверных карточек) отечественных автомобилей. Но мы пойдём другим путём (как говорил дядя Ленин), так как на современных иномарках дверная панель имеет определённый красивый рельеф, на котором плоский лист фанеры закрепить без зазоров не получится. Поэтому мы изготовим рельефную основу для подиума из стеклопластика, которая будет точно повторять рельеф именно вашей дверной панели (карточки). Фото 1. Штатный динамик дверной панели Если на вышей дверной панели (карточке) стоял один скромный заводской динамик (как на фото 1), то избавьтесь от него, и снимите саму панель с двери машины, и уложите её на стол. Далее определитесь сколько динамиков вы хотите иметь на дверях машины и в соответствии с этим, наклейте на дверную панель малярный скотч в несколько рядов, а затем нарисуйте на нём контур основы будущего подиума, но такого размера, чтобы на нём красиво уместились диаметры всех динамиков.

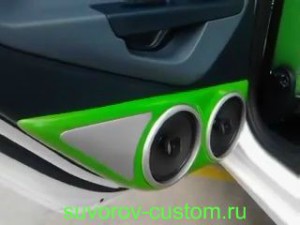

Фото 2. Более сложная форма подиума. Это проверить легко: диаметры динамиков замеряем, затем вырезаем кружки из картона таких же диаметров как у динамиков и приложив их к контуру, нарисованному на скотче, проверяем, чтобы все кружки уместились (если не уместятся, то рисуем контур пошире). Вообще форма основы подиума может быть разная (и сам подиум), всё зависит от формы дверной панели, расположения на ней ручек и кнопок, ну и от вашей фантазии. Форма может быть более скромная, как я опишу в этой статье, а может быть и немного посложнее (как ярко зелёный подиум на фото 2). После того, как нарисовали на скотче контур основы (дна) будущего подиума (как на фото 3), наложите на него прозрачную кальку, и обрисуйте этот контур на кальке. Это нужно для того, чтобы сделать точную копию основы подиума для второй двери вашего автомобиля, но в зеркальном (перевёрнутом виде). После этого, наклейте поверх малярного скотча обычный прозрачный скотч в два слоя (с перекрытием краёв полосок скотча). Это не позволит запачкать вам дверную панель эпоксидной смолой. Причем нужно заклеить обычный скотч, выйдя за пределы контура, и вообще закрыть целофановой плёнкой всю дверную панель, чтобы в процессе работы нечаянно не заляпать эпоксидной смолой панель. Фото 3. Налепили скотч и обрисовываем контур будущего подиума. Теперь предстоит не очень чистая работа с эпоксидной смолой и стеклотканью. Подготовьте запас одноразовых медицинских перчаток, так как при затвердевании смолы, перчатки выбрасываются. Подготовьте стеклоткань, нарезав её на полоски и квадратики, причём чем толще стеклоткань, тем мельче нарезанные квадратики, так как на сгибах, при наклеивании большого куска, могут появиться складки. Когда будете наклеивать квадратики из стеклоткани, первый слой можно наклеивать как попало, зато квадраты стеклоткани следующего слоя, должны перекрывать стыки, или кромки между квадратиками предидущего слоя. Так будет прочнее. Бывает, что стеклоткань пропитана парафином, и слои из такой ткани нормально не склеятся. Перед наклейкой её следует отжечь, немного нагревая над огнём. Нормальная (без парафина) стеклоткань проверяется просто — она должна после намазывания смолой и пропитки, становиться прозрачной (вырезаем кусочек и проверяем). А вообще лучше конечно поискать стеклоткань без парафина, чтобы не тратить время на отжиг. С более тонкой стеклотканью легче работать, она лучше укладывается в форму без складок, и если даже складки появляются, то они незначительные. Но с ней больше возни, так как больше слоёв придётся наложить. Толстая стеклоткань позволяет уложить меньше слоёв, но с ней тяжелее работать, так как нормально уложить её (без складок) труднее, и приходится на изгибах возиться с более мелко вырезанными квадратиками. Я думаю, что лучше всё таки работать с стеклотканью средней толщины, а самый последний слой наложить из самой тонкой стеклоткани, так будет аккуратней. Сколько слоёв накладывать ? Естественно это зависит от толщины стеклоткани. Но в итоге нужно добиться, чтобы высохший стеклопластик имел миллиметра 3. Эта толщина имеет достаточную жёсткость, тем более сам динамик будет крепиться к железу двери, и пластик не будет нести силовой нагрузки, но об этом чуть позже. Все слои желательно успеть наложить сразу, пока они не высохли, иначе придётся поработать наждачной бумагой. Говоря точнее, если вы наложили несколько слоёв, а смола застыла и толщина недостаточная (менее 3 мм), то дождитесь её полной полимеризации (сделайте перерыв в работе) и через 24 часа продолжите накладывание следующих слоёв. Эпоксидную смолу и отвердитель советую очень точно разбавить в соответствующей пропорции, указанной на упаковке (как правило 1 к 10), иначе будут проблемы с полимеризацией (затвердеванием) и прочность стеклопластика уменьшится. Для точного разбавления желательно использовать электронные весы, а если их нет, то используйте большие медицинские шприцы или малярные мерные стаканчики с рисками в миллилитрах. Но чтобы новые слои хорошо сцепились с предыдущими застывшими слоями, нужно создать риску на поверхность застывшего стеклопластика, зашкурив его наждачной бумагой. Тогда следующие слои, которые вы будете впоследствии накладывать, хорошо сцепятся с застывшими. И причём нанести риску следует и в многочисленных впадинах (ямках), которые могут образоваться после застывания смолы. Необходимое количество слоёв наложено, смола застыла, и можно извлекать пластиковую оболочку, которая благодаря скользкой поверхности прозрачного скотча довольно легко извлекается. Если даже смола и прилипнет к прозрачному скотчу, то отделить от дверной панели застывшую основу подиума всё равно легко, так как самая нижняя основа — обычный малярный скотч, который легко отделяется от дверной панели. Фото 4. Застывшее основание подиума можно извлекать из панели. Всё — пластиковое основание (нижняя часть), которое точно повторяет рельеф дверной панели готово (см. фото 4). Там где было отверстие в дверной панели от заводского динамика, можно вырезать в пластиковом основании отверстие, чуть больше магнита динамика, и тогда вы увеличите общий объём акустического пространства (за счёт объёма двери). А как известно, чем больше этот объём, тем солиднее звук. Остаётся сделать верх, на котором собственно и будут лежать динамики. Основа верхней части подиума — это всё та же распространённая фанера (подойдет толщиной 12 мм). Тут всё просто — укладываем на фанерный лист картонные кружки, равные диаметру динамиков, и обводим их маркером (чтобы было точно используем кальку, с нарисованным контуром для второй двери). Далее выпиливаем лобзиком контуры (см. фото 5), внутри которых выпиливаем отверстия, диаметрами как у диффузоров динамиков. Фото 5. Выпиливаем рамку для динамиков из фанеры. Ещё нужно будет выпилить рамочку, которую приклеиваем по контуру, чтобы получилась красивая ступенька, и благодаря ей, динамики будут утоплены (заподлицо) в подиум. Конечно же ступеньку можно сделать и с помощью фрезерного станочка, но тогда придётся взять толстую доску или фанеру и выфрезеровать ступеньку. У кого нет такой возможности, то делаем, как я описал в первом варианте (с рамочкой). Когда фанерная рамка для динамиков будет выпилена, то её следует приклеить с помощью вертикально стоящих реечек к пластиковому основанию, которое сделали ранее (см. фото 6). Фото 6.Фанерную рамку приклеиваем к основанию с помощью клея и реек. Высота реек и соответственно высота будущего подиума, зависит от того, насколько вы хотите, чтобы подиум выступал в салон автомобиля и главное, чтобы он не мешал ногам водителя и пассажира. Конечно же, чем выше подиум, тем больше объём акустического пространства и солиднее автозвук. Но всё же не стоит делать подиум слишком высоким, особенно в салоне маленького и тесного автомобиля, иначе он будет мешать ногам и будет постоянно затёртый ногами (иметь некрасивый вид). Поэтому в этом деле нужно руководствоваться здравым смыслом и выбрать золотую середину. Приклеив фанерный контур к стеклопластиковому основанию (на реечках), далее будем создавать объём подиума, то есть делать верхнюю оболочку. Для этого нужно найти такую ткань, которая хорошо растягивается, и к тому же хорошо пропитывается эпоксидной смолой. Стеклоткань не растягивается (или тянется только в одном направлении) и для этой цели плохо подходит. За рубежом, в специализированных магазинах, специальная тянущаяся ткань продаётся в рулонах. У нас, по крайней мере в мелких городах, таких магазинов нет, или если они есть, то о такой ткани никто и не слышал. Фото 7. Натягиваем ткань на фанеру и пластик. Поэтому следует поискать и поэкспериментировать. Следует отрезать маленький кусочек, который должен тянуться во всех направлениях (подойдет трикотаж или стреч-ткань) и промазать его эпоксидной смолой. После высыхания, смола должна быть засохшей с обеих сторон кусочка ткани — это значит, что такая ткань хорошо пропитывается. Купив подходящую ткань, натягиваем её поверх фанеры как на фото 7 и заворачиваем ткань за основание, как на фото 8, а когда завернете, прикрепите ткань например с помощью скрепок (стэплером). Фото 8. И заворачиваем натянутую ткань за кромку основания подиума. Затем обрежьте лишнее и промажьте (хорошо пропитайте) обрезанную кромку клеем, чтобы она хорошо приклеилась к основанию и заодно замажьте клеем скрепки. Главное в этом деле, это чтобы на наружной поверхности не было складок. А на внутренней поверхности, складки впоследствии нужно будет зашкурить и подровнять. Теперь разводим эпоксидку и промазываем ей натянутую ткань сверху, а затем накладываем на неё уже стеклоткань, нарезанную кусочками (см. фото 9). Также как и с основанием, накладываем слои, пока не добьёмся общей толщины пластика примерно в 3-4 мм. Фото 9. Промазываем натянутую ткань эпоксидкой и накладываем слои стеклоткани. После застывания смолы, вырезаем лобзиком отверстия для диффузоров динамиков и шлифуем поверхность наждачной бумагой, чтобы с этой поверхностью хорошо сцепилась шпаклёвка, которой заполняем ямки и неровности и выводим всё поверхность будущего подиума, шлифуем до гладкого состояния (фото 10 ). Фото 10. Вырезаем и ровняем отверстия для динамиков, шлифуем, покрываем шпаклёвкой и опять шлифуем. Точно так же делаем подиум для второй двери, только в зеркальном виде и примеряем оба подиума на панели от дверей машины (фото 11 ). При этом следует уложить на свои места динамики (кроме высокочастотных пищалок) и пометить маркером, где следует просверлить отверстия. Причём отверстия следует просверлить сквозняком (и в верхней части — фанере и в основании и в дверной панели) с помощью длинного сверла (помощник прижимает подиум к панели, а вы сверлите). Это необходимо для того, чтобы прикрепить тяжёлые динамики, с помощью длинных винтов именно к металлу двери, а не к хрупкому пластику — это важно. То есть у вас получится закрепить и подиум и динамики одновременно к железу. Фото 11. Примеряем почти готовый подиум на панели, и помечаем отверстия для динамиков. Когда просверлите сквозные отверстия, приложите и панель и подиум к двери на свое место (можно зафиксировать панель к двери парочкой винтов, если они есть в конструкции двери, или на защелках), и попросите помощника придержать подиум на своём месте. А вы с помощью шила или тонкой чертилки, отметьте на металле двери места, куда будут впоследствии вкручиваться винты от динамиков. Когда отметите места чертилкой, снимите панель с двери и просверлите там отверстия диаметром 11 — 12 мм. Затем вставьте и приварите в отверстиях гайки М6, но так, чтобы они были утоплены (заподлицо). Чтобы облегчить эту работу и не забрызгать сваркой резьбу гаек, вкрутите в них длинные шпильки, а затем вставив в отверстия двери гайки, держите за шпильку и приваривайте. Не забудьте перед сваркой отключить минусовую клемму батареи. Всё — надёжное крепление и подиумов и динамиков обеспечено, останется только купить длинные винты. Теперь вам предстоит сделать выбор: или покрасить готовые подиумы как на фото 2 в начале текста, или обтянуть их черной тканью, винилом, кожей, кантарой. Всё зависит от вашей фантазии, а так же от цвета и отделки салона вашей машины. Одно могу сказать — для покраски следует намного тщательнее отшлифовать зашпаклёванную поверхность подиума и добиться идеальной поверхности, без малейших царапин. Затем загрунтовать, заматовать и покрасить. Фото 12. Обтяжка подиума чёрной тканью. Для обтяжки чёрной тканью (можно в цвет салона), кожей, кантарой или винилом, следует поверхность подиума промазать клеем, но уже не эпоксидкой, а быстросохнущим клеем для кожи (можно 88-й), а затем быстро обтягивая поверхность подиума, прижимать материал, чтобы он приклеился и принял форму детали (фото 12). С обратной стороны приклеиваем материал, обрезаем по контуру лишнее и наклеиваем накладку из кожи (ткани), вырезанную по контуру обратной стороны детали. Фото 13. Примеряем обтянутый чёрной тканью подиум на дверной панели. После схватывания клея, можно приложить деталь к дверной панели и проверить, плотно ли она ложится и если всё сделано правильно, то подиум укладывается на панель чётко, без зазоров (фото 13). Остаётся вырезать в материале, которым вы обтянули подиум, отверстия для динамиков (фото 14). Фото 14. Вырезаем отверстия для динамиков в приклеенной ткани или коже. Фото 15. Крепим подиум и динамики к панели и к двери машины. И закрепить динамики и всю конструкцию на панели и двери автомобиля (фото 15). По описанной мной выше несложной технологии, можно сделать подиумы и для задних дверей, как на фото 16.
Фото 16. Подиум с динамиками на задней двери автомобиля. Или изготовить также и боковые панели для багажника и подсветить динамики светодиодной лентой, как на фото 17. Фото 17. Самодельная панель-подиум для динамиков в багажнике универсала. А для полноты картины и полноты красивого и мощного автозвука, желательно изготовить красивую заднюю подиумную панель в багажник, для закрепления на ней усилителя, монитора и сабвуферов. Но об этом я напишу подробно в следующей статье (статью читайте здесь). Надеюсь, что прочитав эту статью, многие начинающие меломаны смогут сделать для динамиков дверей своего любимого автомобиля подиумы любой формы, ведь принцип изготовления не очень сложный, а форма зависит от вашей фантазии, и именно этим и интересен тюнинг любого транспортного средства; успехов всем! Источник
