Ткань стеклянная электроизоляционная марки э1 1 100пм

Стеклоткани вырабатываются из нитей алюмоборосиликатного стекла на замасливателе «парафиновая эмульсия» и прямом эамасливателе.
Стеклоткани невоспламеняемы, негорючи, не подвергаются коррозии, обладают высокой химической стойкостью,рабочий диапазон температур от — 200°С до +550° С.
Электроизоляционные стеклоткани предназначены для изготовления электроизоляционных материалов, фольгированных диэлектриков, печатных плат, кровельных материалов (гидростеклоизола) на основе полимерных связующих, используются при изготовлении различных стеклопластиковых конструкций и теплоизоляции трубопроводов.

Стеклопластики на основе стеклотканей применяются для изготовления труб, лодок, цистерн под агрессивные среды и ряда других изделий, где требуются материалы повышенной прочности и коррозионной устойчивости.

Стеклоткани на прямом замасливателе применяются для изготовления стеклопластиков на основе эпоксидных и полиэфирных смол.
Материалы на основе стеклоткани обладают высокой стойкостью к разложению и механическому износу, долговечностью.

Благодаря хорошей теплоудерживающей способности стекла, стеклоткани и стеклопластики на основе стеклотканей применяются для теплоизоляции трубопроводов, котлов, труб.

Наименование показателей и характеристик

Поверхностная плотность, г/м2

Ткань стеклянная электроизоляционная марки э1 1 100пм

ТКАНИ ЭЛЕКТРОИЗОЛЯЦИОННЫЕ ИЗ СТЕКЛЯННЫХ КРУЧЕНЫХ КОМПЛЕКСНЫХ НИТЕЙ

Dielectric fabrics made of glass twisted complex threads. Specifications

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

1 РАЗРАБОТАН Открытым акционерным обществом «Научно-производственное объединение «Стеклопластик» (ОАО «НПО «Стеклопластик») при участии Объединения юридических лиц «Союз производителей композитов»

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 063 «Стеклопластики, стекловолокна и изделия из них»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 мая 2015 г. N 77-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Госстандарт Республики Беларусь

4 Приказом Федерального агентства по техническому регулированию и метрологии от 6 июля 2015 г. N 857-ст межгосударственный стандарт ГОСТ 19907-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.

6 ПЕРЕИЗДАНИЕ. Март 2016 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Читайте также: Как сшить сумку из ткани без машинки

ВНЕСЕНА поправка, опубликованная в ИУС N 2, 2017 год

Поправка внесена изготовителем базы данных

1 Область применения

Настоящий стандарт распространяется на ткани из стеклянных крученых комплексных нитей, предназначенные для изготовления электроизоляционных материалов и фольгированных диэлектриков.

Настоящий стандарт не распространяется на ткани, изготовленные на гидравлических ткацких станках.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация

ГОСТ 17.2.3.02-2014 Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 6943.0-93 (ИСО 1886-90) Стекловолокно. Правила приемки

ГОСТ 6943.8-2015 Стекловолокно. Метод определения содержания влаги и веществ, удаляемых при прокаливании

ГОСТ 6943.10-2015 Стекловолокно. Метод определения разрывной нагрузки и удлинения при разрыве

ГОСТ 6943.15-94 (ИСО 4602-78) Стекловолокно. Ткани. Нетканые материалы. Метод определения количества нитей на единицу длины основы и утка

ГОСТ 6943.16-94 (ИСО 4605-78) Стекловолокно. Ткани. Нетканые материалы. Методы определения массы на единицу площади

ГОСТ 6943.17-94 (ИСО 5025-78) Стекловолокно. Ткани. Нетканые материалы. Метод определения ширины и длины

ГОСТ 6943.18-94 (ИСО 4603-78) Стекловолокно. Ткани. Нетканые материалы. Метод определения толщины

ГОСТ 8325-2015 Стекловолокно. Нити крученые комплексные. Технические условия

ГОСТ 14067-91 Материалы текстильные. Метод определения величины перекоса

ГОСТ 29101-91 Материалы стеклянные текстильные. Упаковка, маркировка, транспортирование и хранение

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Основные параметры и размеры

3.1 Обозначение ткани состоит из трех частей.

В первой части буквы и цифры означают:

— Э — ткань электроизоляционная;

— (с) — ткань разреженной структуры (сетка);

— 1, 2, 3, 4 — класс назначения.

В зависимости от назначения ткани вырабатывают следующих классов:

— 1-й класс — для фольгированных электроизоляционных материалов для печатных плат;

Читайте также: Коллекция ткани или тканей

— 2-й класс — для стеклолакотканей;

— 3-й класс — для стеклопластиков;

— 4-й класс — для слюдинитов, слюдопластов и миканитов.

Во второй части цифры означают номинальную толщину ткани в микрометрах (через дефис). При выработке ткани на бесчелночных ткацких станках с перевивочной кромкой в обозначение добавляют букву П.

В третьей части (через дефис) указывают индекс замасливателя или аппретирующего вещества. При выработке ткани на замасливателе «парафиновая эмульсия» индекс замасливателя не указывают.

Ширину ткани в сантиметрах указывают после обозначения марки в скобках.

Пример условного обозначения электроизоляционной ткани 3-го класса, толщиной 0,125 мм, с перевивочной кромкой, на политерпеновом замасливателе, шириной 95 см:

Э3-125П-ПТ(95) ГОСТ 19907-2015

3.2 При изготовлении ткани используют нити из алюмоборосиликатного стекла типа Е по ГОСТ 8325, рекомендуемая структура которых указана в приложении А.

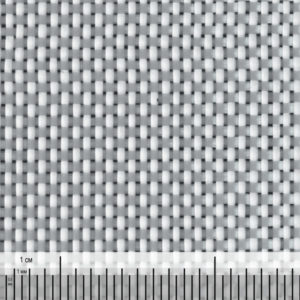

3.3 Ткани вырабатывают полотняным переплетением.

3.4 Ткани вырабатывают шириной 70, 90, 95 и 107 см с допускаемым отклонением от установленной ширины ±1,0%. По согласованию с потребителем допускается изготовление ткани другой ширины.

Бахрому от уточных нитей длиной не более 5 мм не учитывают в ширине куска.

4 Технические требования

4.1 Марки изготовляемых тканей и их физико-механические показатели указаны в таблице 1.

4.2 Ткани выпускают высшего и первого сортов.

Сортность ткани определяется количеством пороков внешнего вида, оцениваемых по балльной системе согласно таблице 2.

Электроизоляционные стеклоткани (Э3)

Стеклоткань Э1/1-100 П (90) ТУ

Стеклоткань Э1/1-100ПМ (90) ТУ производится на Махачкалинском заводе. Она используется для теплоизоляции трубопроводов, при производстве электротекстолитов и стеклопластиков, во время электроизоляционных работ. Электроизоляционные полотна изготавливаются из алюмоборосиликатного стекла с двумя видами замасливателей: парафиновой эмульсией и прямым замасливателем.

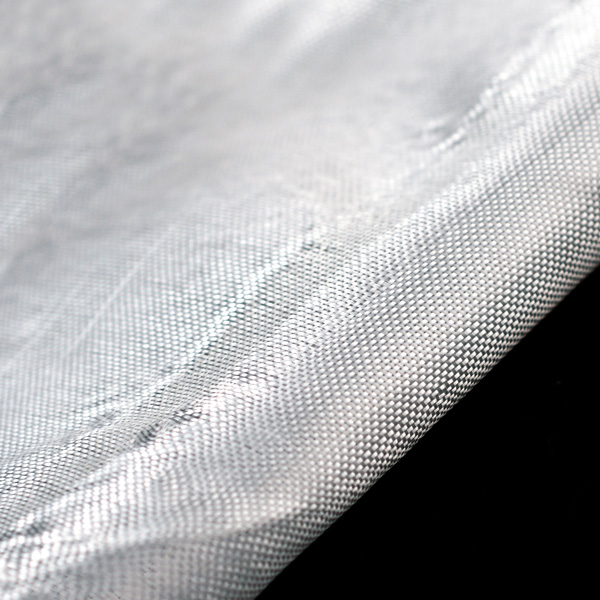

Стеклоткань Э3-100 П (100) ТУ

Электроизоляционные стеклоткани Э3-100П (100) ТУ отличаются сферой применения. Они используются для изготовления фольгированных диэлектриков, электроизоляционных материалов, стеклотекстолитов, печатных плат, компьютерных схем и т.д. Высокая электрическая стабильность и механическая прочность позволяют использовать их при производстве важных конструкционных деталей электрооборудования.

Стеклоткань Э3-200П (100) ГОСТ

Стеклоткань Э3-200П (100) ГОСТ производится на Махачкалинском заводе. Стеклоткань – отличный диэлектрик, что в значительной мере определяет сферу ее применения. Она используется для теплоизоляции трубопроводов, при производстве электротекстолитов и стеклопластиков, во время электроизоляционных работ.

Стеклоткань Э3-200П (100) ТУ

Стеклоткань – отличный диэлектрик, что в значительной мере определяет сферу ее применения. Стеклоткань Э3-200П (100) ТУ производится на Махачкалинском заводе. Она используется для теплоизоляции трубопроводов, при производстве электротекстолитов и стеклопластиков, во время электроизоляционных работ.

Читайте также: Покровная ткань пробка рисунок

Стеклоткань Э3-200П-76 (100) ГОСТ

Стеклоткань Э3-200П-76 (100) ГОСТ производится на Махачкалинском заводе. Она используется для теплоизоляции трубопроводов, при производстве электротекстолитов и стеклопластиков, во время электроизоляционных работ. Кромка стеклоткани может быть обрезной или перевивочной. Это влияет на то, ворсится ли край. Учитывайте нюансы при расчете ширины полотна.

Стеклоткань Э3-62П (90) ГОСТ

Электроизоляционные полотна изготавливаются из алюмоборосиликатного стекла с двумя видами замасливателей: парафиновой эмульсией и прямым замасливателем. Стеклоткань Э3-62П (90) ГОСТ производится на Махачкалинском заводе. Она используется для теплоизоляции трубопроводов, при производстве электротекстолитов и стеклопластиков, во время электроизоляционных работ.

Стеклоткань Э3/1-100П (95) ГОСТ

Стеклоткань Э3/1-100П (95) ГОСТ производится на Махачкалинском заводе. Она используется для теплоизоляции трубопроводов, при производстве электротекстолитов и стеклопластиков, во время электроизоляционных работ. Высокая электрическая стабильность и механическая прочность позволяют использовать их при производстве важных конструкционных деталей электрооборудования.

Стеклоткань Э3/1-200П (100) ТУ

Стеклоткань Э3/1-200П (100) ТУ производится на Махачкалинском заводе. Она используется для теплоизоляции трубопроводов, при производстве электротекстолитов и стеклопластиков, во время электроизоляционных работ. Высокая электрическая стабильность и механическая прочность позволяют использовать их при производстве важных конструкционных деталей электрооборудования.

Стеклоткань Э3/1-200П (150) ТУ

Стеклоткань Э3/1-200П (150) ТУ производится на Махачкалинском заводе. Она используется для теплоизоляции трубопроводов, при производстве электротекстолитов и стеклопластиков, во время электроизоляционных работ. Стеклопластиковые изделия на основе электроизоляционных стеклотканей по своим характеристикам превосходят материалы из органических волокон. Например, их можно использовать в условиях повышенной влажности и температуры.

Стеклоткань Э3/2-200П (100) ТУ

Стеклоткань Э3/2-200П (100) ТУ – отличный диэлектрик, что в значительной мере определяет сферу ее применения. Электроизоляционные полотна изготавливаются из алюмоборосиликатного стекла с двумя видами замасливателей: парафиновой эмульсией и прямым замасливателем.

Черная стеклоткань Э3-200В (100) ТУ

Черная стеклоткань ЭЗ-200В, это, по сути та же самая стеклоткань ЭЗ-200 (ТУ), отличие заключается лишь в том, что при производстве материала добавляется сажа. Плотностные характеристики, температура эксплуатации (-200/+550) также аналогична изначальному материалу. Данная может применяться в качестве конструкционной, электроизоляционной и т.д. Единственное отличие данной ткани от оригинала это черный цвет стеклоткани.
