Презентация по технологии 5 класс изготовление выкроек

Урок Технологии 5 класс. Конструирование швейно изделия. Снятие мерок. Построение чертежа фартука на поясе.
презентация к уроку по технологии (5 класс)

Урок технологии «Конструирование швейного изделия» в 5 классе направлен на формирование понятий о мерках, необходимых для построения чертежа фартука, о правилах снятия мерок с фигуры человека; на формирование навыков измерения фигуры; построение чертежа выкройки фартука на поясе.

Урок способствует развитию пространственных представлений учащихся и воспитание аккуратности при выполнении практической работы. Теоретический материал объясняется учителем и занимает не более 30% урока, 70 % урока отводится на практическую деятельность.

— снимать мерки с фигуры человека и записывать результаты измерений

— рассчитывать по формулам отдельные элементы чертежей швейных изделий

— строить чертёж швейного изделия в масштабе М 1:4 и в натуральную величину по своим меркам и по заданным размерам.

Скачать:

Вложение	Размер
Презентация «Конструирование швейных изделий. Снятие мерок и построение чертежа фартука на поясе» 5 класс	1.23 МБ
Конспект урока «Конструирование швейных изделий. Снятие мерок и построение чертежа фартука на поясе» 5 класс	30.98 КБ

Предварительный просмотр:

Подписи к слайдам:

КОНСТРУИРОВАНИЕ ШВЕЙНЫХ ИЗДЕЛИЙ «ПОСТРОЕНИЕ ЧЕРТЕЖА ФАРТУКА» ТЕХНОЛОГИЯ (обслуживающий труд) 5 класс Учитель высшей категории МОУ Толбинской школы Кунда И.П.

Назначение мерок для построения чертежа фартука Название мерки Буквенное обозначение мерки Назначение мерки Обхват талии От Для расчёта длины пояса Обхват бёдер Об Для расчёта ширины фартука Длина изделия Ди Для расчёта длины фартука

Правила снятия мерок Талию предварительно опоясывают шнурком. При измерении сантиметровую ленту не следует натягивать или ослаблять. Сначала снимают мерки обхватов, а затем мерки длин. Мерки длин снимают по правой стороне фигуры. Мерки – это основные размеры фигуры человека, полученные путём её измерения. Их используют для построения чертежей выкроек.

Вопрос — ответ При помощи чего снимают мерки? Чем отмечают линию талии? В какой последовательности снимают мерки? Какими буквами обозначают мерки обхватов? Какими буквами обозначают мерки длин? Сантиметровой лентой. Лентой, чтобы точно снять мерки: обхвата талии и длин от талии и до талии. Сначала мерки обхватов, затем мерки длин. Буквами: От – обхват талии, Об – обхват бёдер Буквами : Ди – длина изделия

МЕРКИ для построения чертежа фартука НАЗВАНИЕ МЕРКИ БУКВЕННОЕ ОБОЗНАЧЕНИЕ МЕРКИ НА СТАНДАРТНЫЙ РАЗМЕР МЕРКИ НА СВОЮ ФИГУРУ ПОЛУОБХВАТ ТАЛИИ От 60 ПОЛУОБХВАТ БЁДЕР Об 80 ДЛИНА ИЗДЕЛИЯ Ди 30

Практическая работа Игра «Ателье» Задание 1. Для работы распределиться по парам: измеряемая (заказчик), измеряющий (закройщик) После измерения роли меняются. Задание 2. Поочередно измерьте друг друга по основным конструктивным линиям для построения чертежа фартука, предварительно на линии талии завязать «Заказчику» ленту. Задание 3. Данные измерений записать в таблицу « Мерки для построения чертежа фартука », которая потребуются для расчета конструкции фартука От Об Ди

ЧЕРТЁЖ ВЫКРОЙКИ ФАРТУКА НА ПОЯСЕ Т 1 Т Н 1 Н К К 1 К 2 К 3 П П 3 П 2 П 1 К4 К2 К3 К1

ПОСТРОЕНИЕ ОСНОВЫ ЧЕРТЕЖА ФАРТУКА Т 1. Построить прямой угол

ПОСТРОЕНИЕ ОСНОВЫ ЧЕРТЕЖА ФАРТУКА Т Н Длина фартука (мерка) Ди = ТН = 30 см 2. Линия низа 30 см

ПОСТРОЕНИЕ ОСНОВЫ ЧЕРТЕЖА ФАРТУКА Т Т1 Н 1 Н 3. Ширина фартука ТТ 1 = НН 1 = Об : 4 + 10 = = 80 : 4 + 10 = 30см 30 см 30 см 30 см

ПОСТРОЕНИЕ ОСНОВЫ ЧЕРТЕЖА ФАРТУКА Т Т1 Н Н1 Достроить прямоугольник Длина фартука Ди = Т1Н1 = ТН = 30см 30 см Линия талии Линия низа Середина детали

ПОСТРОЕНИЕ МЕСТА РАСПОЛОЖЕНИЯ КАРМАНА Т Т1 Н Н1 К К 1 К 2 К 3 5. Построить прямоугольник К К 1 К 2 К 3 Ширина = 10 см Длина = 14 см 10 см 14 см 6 см

Т Т1 Н Н1 К 6. Определяем положение верха кармана от линии талии до кармана ТК = 6 см 6 см ПОСТРОЕНИЕ МЕСТА РАСПОЛОЖЕНИЯ КАРМАНА

Т Т 1 Н Н 1 К К 1 14см 7. Длина кармана КК 1 = 14см ПОСТРОЕНИЕ МЕСТА РАСПОЛОЖЕНИЯ КАРМАНА

Т Т 1 Н Н 1 К К 1 К 2 К 3 10 см 8. Ширина кармана КК 2 = К 1 К 3 = 10см ПОСТРОЕНИЕ МЕСТА РАСПОЛОЖЕНИЯ КАРМАНА

Т Т 1 Н Н 1 К К 1 К 2 К 3 10 см 9. Достроить прямоугольник К К 1 = К 2 К 3 = 14см — длина кармана 14 см ПОСТРОЕНИЕ МЕСТА РАСПОЛОЖЕНИЯ КАРМАНА Фартук 1 деталь Середина детали

ПОСТРОЕНИЕ КАРМАНА К4 К2 К3 К1 10. Построить прямоугольник К 1 К 2 К 3 К 4 Ширина = 10 см Длина = 14 см 10 см 14 см Карман 1 деталь Середина детали

ПОСТРОЕНИЕ ПОЯСА П 1 П 3 П 2 П 11. Построить прямоугольник П П 1 П 2 П 3 Длина = От : 2 + 30 = 60 : 2 +30 = 60 см Ширина = 9 см 60 см 9 см Пояс 1 деталь Середина детали

ЧЕРТЁЖ ВЫКРОЙКИ ФАРТУКА НА ПОЯСЕ (на стандартный размер) Т 1 Т Н 1 Н К К 1 К 2 К 3 П П 3 П 2 П 1 К 4 К 2 К 3 К 1 30 см 30 см 10 см 14см 60см 9 см 14см 10 см Середина детали Середина детали Середина детали Долевая нить Долевая нить Долевая нить Линия низа Линия талии 6 см

САМОСТОЯТЕЛЬНАЯ РАБОТА Построить чертёж выкройки фартука на поясе (на свой размер) Т 1 Т Н 1 Н К К 1 К 2 К 3 П П 3 П 2 П 1 К 4 К 2 К 3 К 1 ? см 10 см 14см 9 см 10 см 14см ? см ? см 6 см

Спасибо за работу! Ваш фартук может быть таким!

ИЗГОТОВЛЕНИЕ ВЫКРОЕК. Прочитайте поговорки Без меры и лаптя не сплетешь. Семь раз примерь, один раз отрежь. Всяк сошьет, да не всяк скроит. — презентация

Презентация была опубликована 6 лет назад пользователемПавел Баратаев

Презентация на тему: » ИЗГОТОВЛЕНИЕ ВЫКРОЕК. Прочитайте поговорки Без меры и лаптя не сплетешь. Семь раз примерь, один раз отрежь. Всяк сошьет, да не всяк скроит.» — Транскрипт:

2 Прочитайте поговорки Без меры и лаптя не сплетешь. Семь раз примерь, один раз отрежь. Всяк сошьет, да не всяк скроит.

3 Тема урока. Изготовление выкроек. Цели урока: изучить инструменты и приспособления для изготовления выкроек; научиться определять размеры швейного изделия; познакомиться с видами швейных изделий для кухни, с технологией изготовления каждого из них; научиться снимать мерки и изготавливать выкройки.

4 При конструировании швейных изделий сначала выполняют чертежи отдельных деталей. Чертёж это выполненное на бумаге с помощью чертёжных инст рументов изображение предметов или деталей с указанием их размеров. Затем чертёж швейного изделия вырезают, снабжают необходимыми надписями и получают выкройку. Инструменты и приспособления Для изготовления выкроек и раскроя тебе понадобятся: стол, большой лист бумаги для построения выкройки в натуральную величину; длинная линейка; простой карандаш; ластик; ножницы; сантиметровая лента; калька; портновские булавки и портновский мел.

5 Определение размеров швейного изделия а): 1-Ош-обхват шеи, 2-Ог-обхват груди, 3-От-обхват талии, 4-Об-обхват бедер, 5-Дпр-длина плеча и руки; б): 1-Дст-длина спины до талии, 2-Ди-длина изделия.

6 Швейные изделия для кухни Проектным изделием для кухни может быть подушка для стула или табуретки, кухонная прихватка.

7 Салфетка, подставка под горячее, фартук для кулинарных работ

8 Одежда для воскресного завтрака

9 Изготовление выкройки фартука Об:4+10 Ди Фартук 1 деталь Боковая линия Линия сгиба 3 3 Линия низа Пояс 1 деталь От Линия сгиба Обтачка Кулиска

10 Изготовление выкройки юбки Об:4+Пб Ди Боковая линия Линия сгиба Юбка 2 детали Линия низа 3 3 Обтачка Кулиска Линия сгиба

11 Изготовление выкройки сарафана Ди Линия сгиба Боковая линия Линия низа Ог:4+Пр 8 Сарафан 2 детали 3 3 Обтачка Кулиска Линия сгиба

12 Изготовление выкройки топа Топ 2 детали Линия сгиба Боковая линия Ди Ог:4+Пб Обтачка Оборка Кулиска Оборка Обтачка Линия сгиба

13 Разгадайте кроссворд По вертикали: Чертеж швейного изделия с надписями. По горизонтали: 1. Приспособление для пояса, 2. Изображение предмета на бумаге, 3. Изменение первоначальной выкройки, 4. Проектное изделие, 5. Мерка. В Ы К Р О Й К А УЛИС К А ТЕЖЕ Ч МДЕЛИРОВ АН ИЕ АБЮ ТВХБО Ч

Презентация по технологии для 5 класса: «Изготовление выкроек»

Презентация: «Изготовление выкроек» разработана для проведения урока по технологии для девочек пятого класса, где учаиеся знакомятся с названием мерок, привиллами снятия мерок, с построением чертежа выкроек, а также с видами работ для которых необходимо построить чертеж. Это различные оригинальные красивые прихватки и фартуки для кухни. Для заркепления материала используется кроссворд.

Просмотр содержимого документа
«Презентация по технологии для 5 класса: «Изготовление выкроек»»

Костюрина Вера Алексеевна

Без меры и лаптя не сплетешь.

Семь раз примерь, один раз отрежь.

Всяк сошьет, да не всяк скроит.

Тема урока. Изготовление выкроек .

изучить инструменты и приспособления для изготовления выкроек;
научиться определять размеры швейного изделия;
познакомиться с видами швейных изделий для кухни, с технологией изготовления каждого из них;
научиться снимать мерки и изготавливать выкройки.

При конструировании швейных изделий сначала выполняют чертежи отдельных деталей. Чертёж — это выполненное на бумаге с помощью чертёжных инструментов изображение предметов или деталей с указанием их размеров. Затем чертёж швейного изделия вырезают, снабжают необходимыми надписями и получают выкройку .

Инструменты и приспособления

Для изготовления выкроек и раскроя тебе понадобятся: стол, большой лист бумаги для построения выкройки в натуральную величину; длинная линейка; простой карандаш; ластик; ножницы; сантиметровая лента; калька; портновские булавки и портновский мел.

Определение размеров швейного изделия

2-Ог- обхват груди , при построении чертежа используется полуобхват груди Сг;

3-От- обхват талии, при построении чертежа используется полуобхват талии Ст;

4-Об- обхват бедер, при построении чертежа используется полуобхват бедер Сб;

1-Дст- длина спины до талии,

Швейные изделия для кухни

Проектным изделием для кухни может быть подушка для стула или табуретки, кухонная прихватка.

Презентация «ИЗГОТОВЛЕНИЕ ВЫКРОЕК» 5 класс

Код для использования на сайте:

Скопируйте этот код и вставьте себе на сайт

Для скачивания поделитесь материалом в соцсетях

После того как вы поделитесь материалом внизу появится ссылка для скачивания.

Подписи к слайдам:

Без меры и лаптя не сплетешь.

Семь раз примерь, один раз отрежь.

Всяк сошьет, да не всяк скроит.

Тема урока. Изготовление выкроек.

изучить инструменты и приспособления для изготовления выкроек;
научиться определять размеры швейного изделия;
познакомиться с видами швейных изделий для кухни, с технологией изготовления каждого из них;
научиться снимать мерки и изготавливать выкройки.

Инструменты и приспособления

Определение размеров швейного изделия

Швейные изделия для кухни

Проектным изделием для кухни может быть подушка для стула или табуретки, кухонная прихватка.

Салфетка, подставка под горячее, фартук для кулинарных работ

Презентация. Изготовление выкроек 5 класс

Презентация «Изготовление выкроек» составлена к урокам 25-26-27-28 в 5 классе к УМК Н.В.Синица, В.Д.Симоненко для изучения блока «Создание изделий из текстильных материалов».

Просмотр содержимого документа
«Презентация. Изготовление выкроек 5 класс»

ТЕХНОЛОГИИ ВЕДЕНИЯ ДОМА 5 КЛАСС

Тарасова Татьяна Алексеевна

Создание изделий из текстильных материалов

Уроки 25-26

Тема: Изготовление выкроек

Пр. раб. Снятие мерок и изготовление выкроек

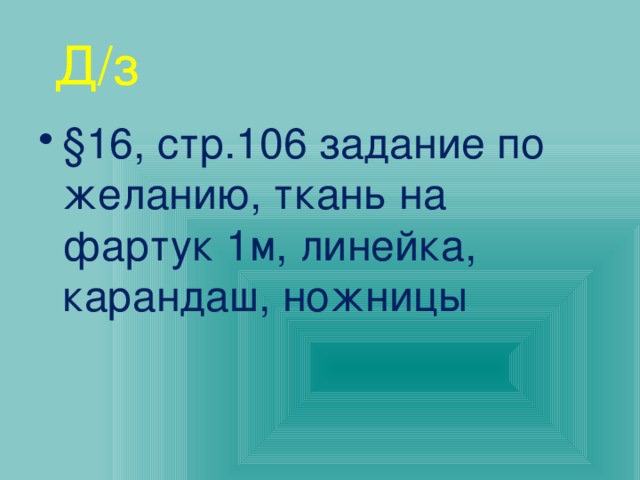

§16, стр.106 задание по желанию, ткань на фартук 1м, линейка, карандаш, ножницы

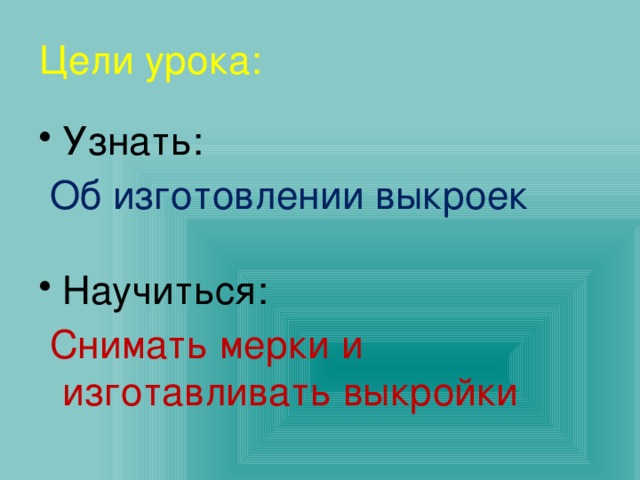

Снимать мерки и изготавливать выкройки

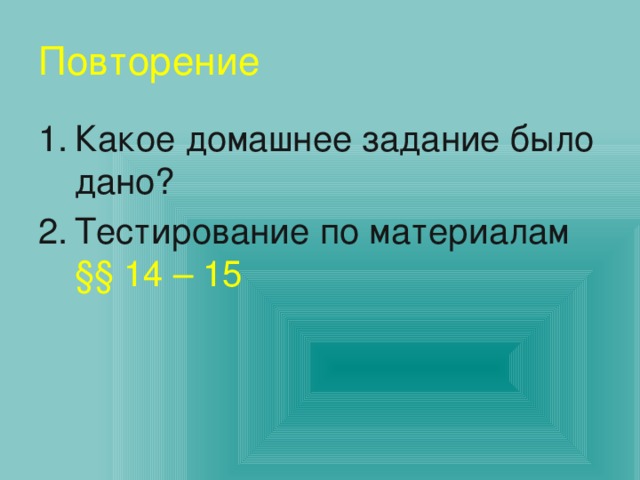

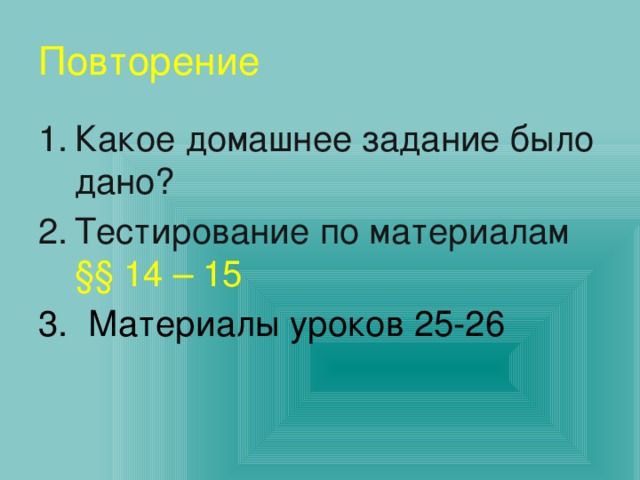

Какое домашнее задание было дано?
Тестирование по материалам §§ 14 – 15

Чертеж – это выполненное на бумаге изображение предметов или деталей

Выкройка – это вырезанный чертеж швейного изделия с надписями

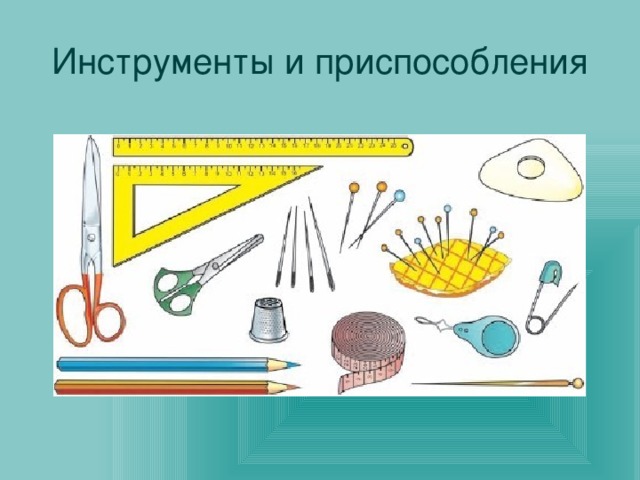

Инструменты и приспособления

Без мерки и лаптя не сплести

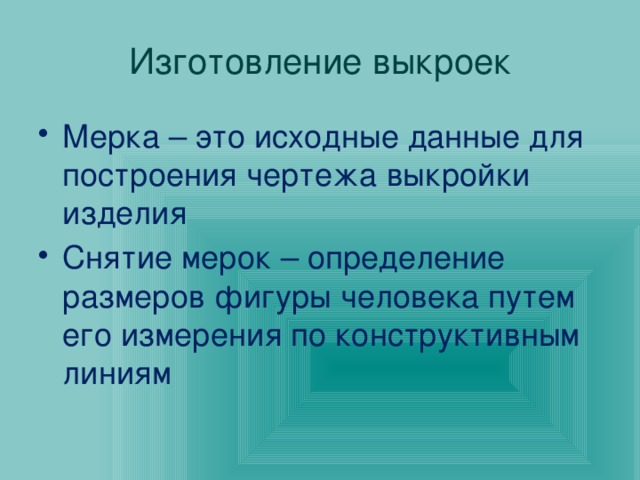

Мерка – это исходные данные для построения чертежа выкройки изделия
Снятие мерок – определение размеров фигуры человека путем его измерения по конструктивным линиям

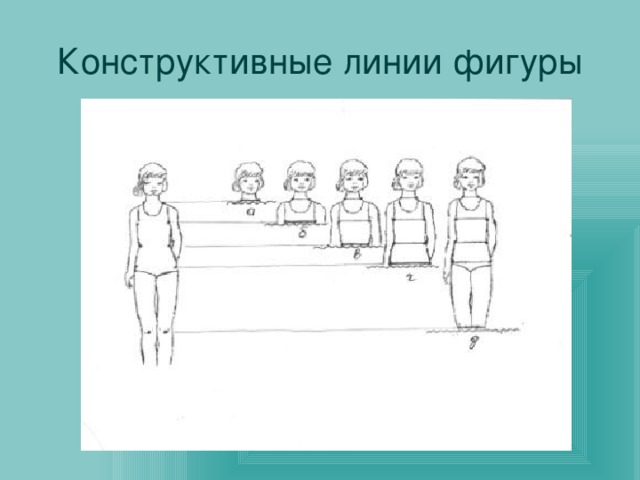

Конструктивные линии фигуры

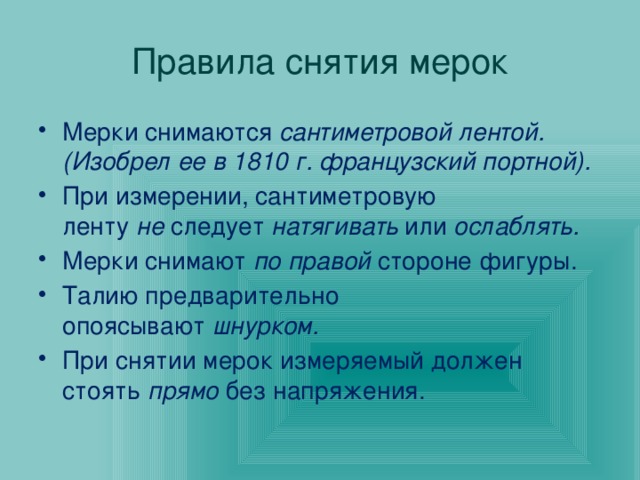

Мерки снимаются сантиметровой лентой. (Изобрел ее в 1810 г. французский портной).
При измерении, сантиметровую ленту не следует натягивать или ослаблять.
Мерки снимают по правой стороне фигуры.
Талию предварительно опоясывают шнурком.
При снятии мерок измеряемый должен стоять прямо без напряжения.
