Модель корабля из картона своими руками: шаблон, описание работы (+фото пошагово)
Машинки, самолетики, кораблики — эти игрушки никогда не утратят популярность у мальчишек. Сделать своими руками модель корабля не составит труда, имея под рукой несколько листов гофрокартона (или ненужных коробок) и папу в качестве помощника. Ну а наш сайт в этом может помочь. Сегодня мы попробуем воплотить мечты многих мальчишек о настоящем корабле, пусть и из картона.
Для работы понадобятся инструменты и материалы:
- лист гофрокартона двуслойного толщиной 4 мм (размер зависит от желаемых габаритов готового судна);
- лист гофрокартона толщиной 2 мм (можно использовать ненужные коробки, например, из-под пиццы);
- обычный картон для парусов;
- карандаш;
- ножницы;
- термопистолет;
- супер-клей;
- акриловые краски или гуашь;
- пустая упаковка из-под яиц;
- нить капроновая.
Шаблон модели корабля
Работу начнем с прорисовки шаблонов корабля. Мы нашли уже готовые шаблоны, по желанию вы можете внести изменения или исправления во внешний вид корпуса, контур или размер. Но если вносите изменения в какую-либо деталь, подгонять придется все остальные.
Представленные шаблоны можно распечатать на листах формата А4, а можно попробовать перерисовать с экрана компьютера, изменив масштаб — так можно увеличить или уменьшить корабль.
Картон мы используем толщиной в 4 мм, но для детали, отмеченной оранжевым цветом (нижняя линия корабля), нужно будет склеить два слоя, получив толщину в 8 мм.
Следующие шаги предназначены для тех, кто сам разрабатывает шаблон: рисуем центральную часть корабля на листе формата А3, а также палубу (вид сверху). Чтобы модели придать объем, нужно позаботиться о его центральной части (ребрах жесткости, и они не должны быть одинаковыми). Их можно сделать по примеру, показанному на фото ниже.
Делим на несколько простых деталей. Вырезаем из бумаги — это будут наши шаблончики.
Теперь все детали переносим на картон и вырезаем.
Для тех, кто будет использовать уже готовый шаблон, то скачиваем его тут:
Остов корабля — порядок работы
Для склеивания используем термоклей, конечно, работать таким инструментом будут взрослые.
Итак, детали A, B, C, D, Е — это детали центральной части корабля. Детали 1, 2, 3, 4, 5 представляют собой «ребра жесткости» и приклеивать их необходимо перпендикулярно к центральным деталям (на первом рисунке отмечены разными цветами).
Оранжевая нижняя деталь служит основой для всего корабля.
Если возникают трудности со сборкой модели из деталей, обращайтесь к первому шаблону, где указано, какие части корабля куда должны крепиться.
Теперь переходим к формированию боковой части нашего судна. Вырезаем полоски шириной 15 мм из более тонкого картона. Длина полосок зависит от длины всего судна (можно измерить от носа до кормы).
Каждая последующая полоска наклеивается поверх предыдущей так, чтобы не было зазоров.
Мы получили практически законченный корабль: боковая часть так похожа на старые доски!
Используя зеленые детали шаблона a, b и d, намечаем перила (вид сверху, см.фото). Ширина составляет 15 мм, но можно сделать их шире или уже. Эти детали должны быть более толстыми, поэтому вырезаем по 2 верхней части и нижней, склеиваем их.
Балясины у перил — это небольшие узкие полоски размером 30х5 мм, склеенные между собой по 3 шт.
Всего должно получиться 4 детали перил: 1 треугольная — это нос корабля, две по бокам и 1 в виде трапеции — на корме судна. Фиксируем клеем детали перил к остову корабля.
Детали
Добавляем еще несколько деталей по бокам корабля: небольшие полосы из картона, которыми закрываем «швы»:
Также вырезаем круглые иллюминаторы в виде тора диаметром 2,5-3 см (внутренний диаметр 1 см).
Можно также добавить еще квадратные окошки.
Камни
Сам корабль в том виде, в котором он получился, не устойчив и стоять не будет. Поэтому для его основы сделаем рифы из упаковки от яиц. Разделим ее на отдельные модули неправильной формы и вновь склеим их в произвольном порядке.
Читайте также: Выкройки тильда снегурочка выкройка
Паруса
Прежде, чем мы займемся непосредственно парусами, нужно смастерить для них основу — мачты. Скатаем три трубочки из гофрокартона и склеим их. Средняя мачта является самой высокой, ее длина будет составлять порядка 36 см, передняя — 32 см, третья — 22 см.
- 1а и 1b для передней части;
- 2а и 2b немного больше и для средней мачты;
- 3а для третьей мачты.
Чтобы парусам придать более правдоподобную изогнутую форму, можно склеить две детали из гофрокартона и обычного и пока клей горячий, придать им нужную форму.
Небольшими полосками обклеиваем края парусов (это будут реи) и фиксируем клеем на мачте. Теперь остается сымитировать канаты, которыми фиксируют паруса к судну. Используем для них суперклей (он более деликатно и тонко приклеит нити). Если возникают трудности с тем, куда и какие нити клеить, можно обратиться к любому источнику в интернете.
Декор
Самая приятная часть в любой работе над созданием чего-то интересного — это декорирование. Для придания реалистичности судну воспользуемся акриловой краской. Используем коричневую, чтобы изобразить деревянный остов корабля.
Камешки раскрасим чуть более светлым.
Той же светлой краской придадим кораблю эффект потертости. Паруса покроем белым или светло-серым оттенком.
Как сделать картонную лодку для детей
Я предложил своим детям смастерить лодку-каноэ, и они с радостью согласились. А в качестве материала мы выбрали картон и скотч. За 4 часа мы сделали прочную и влагонепроницаемую конструкцию, которую используем уже третий месяц.
У нас есть свой бассейн, который мы наполняем водой ранней весной. Но не купаемся, пока вода не прогреется до комфортной температуры. Правда, детям этого не объяснить – их постоянно тянет к бассейну.
Чтобы решить эту дилемму, мы построили картонное каноэ для своих детей, чтобы они могли играть в бассейне и не переохлаждаться.
— Толстый двухслойный картон — 1 лист размером 1000×2000 мм;
Обратите внимание! Время на работу заняло около 4 часов, не включая рисование эскиза в CAD.
Для проверки работоспособности нашей идеи, вначале нарисовали в CAD небольшую модель, распечатали и перенесли размеры на кусок картонки размером 27х43 см.
Затем вырезали острым ножом и склеили.
Обклеили макет скотчем и проверили на плавучесть — лодка оказалась устойчивой, что и требовалось.

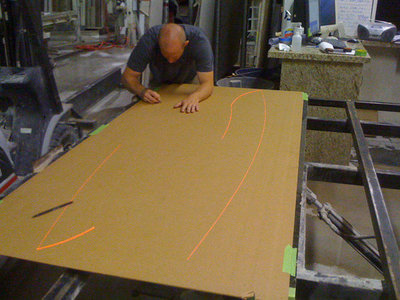

Увеличив масштаб, мы распечатали чертежи, чтобы перенести их на картонный лист размером 100×200 см.
Обратите внимание! Лист двухслойного картона нужно приобрести в строительном магазине. Основное требование — он не должен быть деформированным. Поэтому, от старой упаковки картон не подойдет.
Затем с помощью острого ножа аккуратно вырезаем по линиям детали лодки. Здесь важна аккуратность, чтобы не испортить картон, т.к. для экономии все элементы расположены очень близко друг к другу.
Получившиеся детали предстоит еще герметизировать.
Чтобы оклеить скотчем картонные детали, мы использовали диспенсер — приспособление для упаковки. С его помощью работа шла значительно быстрее.
— Оклеиваем скотчем каждую деталь;
— Соединяем вместе дно и боковины;
— Приклеиваем (наращиваем) борта;
— Оклеиваем сверху всю конструкцию;
— Устанавливаем перемычку из картона и также тщательно ее оклеиваем скотчем.

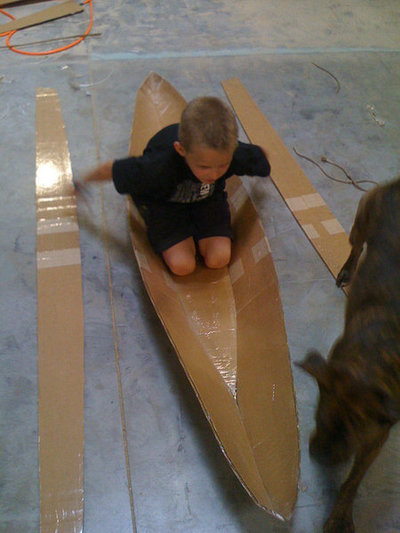

Капитан и юнга готовы к испытанию каноэ. Естественно, под присмотром родителей!
Опускаем лодку на воду в бассейне, чтобы убедиться в ее устойчивости и влагонепроницаемости.
Когда испытания закончились, отправляем экипаж на судно.
Детям такая лодка очень понравилась и они с удовольствием используют ее в своих играх почти 3 месяца. При бережном обращении я думаю, она прослужит до конца лета.
О других интересных зарубежных проектах своими руками в переводе с английского вы можете прочесть на нашем сайте
Читайте также: Выкройка комбинезон детский размер 128
Жду пост, как из картона и палок сделать такой бассейн.
Так, а для ребёнка 23-х лет весом 55кг как такую сделать?
прослужит до конца лета — весьма оптимистичное заявление. Я бы на месте детей испытывал бы по разному её на прочность и потопляемость, играл бы в абордаж, пробывал бы, перевернув её, пройтись по дну бассейна (как в Пиратах), попробовал бы туда перенести одеяло матрас и подушку, и спать на волнах) В общем много чего можно попробовать и ухайдокать за пару дней.
А уж в кораблекрушение поиграть сам бог велел.
Разрешите побухтеть. С такой мастерской и бассейном, «самоледки» ожидаются немного другого уровня, чем картон на скотче.
Это у него что? Лазерный проектор? Шикарно живут буржуи.
Респект таким парням. даже без рук и ног он смог построить лодку.
А вы сидите за компьютерами и бессмысленно проводите свою жизнь.
обратите внимание. обратите внимание. знакомая фраза, ТС случайно не делал поста про мухоловки？
Что у них за волшебный скотч-то такой, что воду держит?
в бассейне у вас фильтры? как часто меняете воду, как дно чистите? сорри за такое количество вопросов, просто интересно.
А они на лодке плавают или ходят?
На бассейн у них значит деньги есть, а ребенку нормальную лодку купить жаба душит.
Прикрутить киль\крылья\мотор — и в воздух!
Вот что мне нужно! У меня на озере есть остров необитаемый. Я все хотел туда сплавать, даже делал попытки, но на половине на меня накатывает дичайший первобытный страх — что я утону и я возвращаюсь обратно. Я думал о плоте, но эта лодка идеально подходит для такого плавания.
Осталось построить бассейн и купить дом
желетки на детей одень, а то детские трупики очень плохо смотрятся в бассейне
Успешный пуск
Баллистическая ракета Р-30 «Булава»
Под эту БРПЛ переоборудовали тяжелый подводный крейсер «Дмитрий Донской» — последний представитель проекта 941. Он несет 20 ракет, Р-30″Булава». Её ввели в строй в 2018-м после почти 15 лет испытаний.
Работа сделана ко дню подводника .
Капелька смолы и подводная лодка это маленький мир русского флота на столе .
Теперь он всегда будет со мной .
Я освоил 3D печать бутылками, обзор станка
Одновременно с тем как в моём распоряжении появился 3D принтер, я узнал о возможности печатать бутылками, это было года два назад, с тех пор меня не покидала идея произодства своего халяного филамента.
Я сделал огромное колличество наблюдений, множество проб и ошибок, моей целью было достичь максимальной простоты процесса, и наилучшего качества получаемого ПЭТ прутка.
Как в истории с лампочкой Эдиссона: «Я не терпел поражений. Я просто нашёл 10 000 способов, которые не работают.»
У меня с этим все сложилось по такому же принципу, в итоге я пришел к наиболее рациональному на мой взгляд процессу переработки, с максимальным качеством.
На фото мой станок, вторая версия, я не делал какой то красоты в отдельном корпусе, мне важна функциональность, поэтому забабахал все на доске. Данная конструкция сделанна по идее с ютуб канала Edyak K.
Я не стал изобретать велосипед, все уже придуманно, этих конструкций в интернете море, по мне это самая простая и эффективная.
Так выглядит мой рабочий уголок, сдесь все что необходимо для начала производства.
— Компрессор для надувания бутылок
— Технический фен с регулировкой температуры, для выпрямления надутых бутылок.
— Подшипниковый бутылкорез, собственной разработки, по идеям с интернета.
— Небольшой набор необходимых инструментов.
Редуктор полностью напечатан из ПЭТ бутылок.
Читайте также: Блузка с воротником апаш выкройка
К редуктору подключается шаговый двигатель, с возможность сдвига для размыкания шестерней, и легкого извлечения полученого филамента.
STL файлы редуктора можно скачать с канала автора.
Шаговый двигатель NEMA 17, подключен к драйверу TB6560 3A, и управляется через ШИМ регулятор, красная кнопка вкл/выкл, желтая-реверс, синяя крутилка-обороты.
К драйверу и двигателю я прикрутил активное охлаждение, из запчастей что были.
Фьюзер сделан из обычного нагревательного блок 3D принтера, закрепленного двумя кусками подвесов кнауф на стандартное отверстие фиксатора нагревательного элемента.
Отверстие в сопле проделанно сверлом 1.7 мм, задняя часть сопла рассверленна перьевым сверлом по кафелю на 6 мм под конус, задняя часть нагревательного блока рассверлена так же под конус перьевым сверлом 8 мм.
Внутри стоит нагреватель принтера 12 вольт 40 ватт, и термистр от терморегулятора REX-С100.
Нагревом управляет ПИД регулятор REX-C100, релейного типа.
Вещь удобная, самонастраивающийся, очень качественно держит нужную температуру.
Для него я нашел на сингиверс вот такой корпус, и распечатал из ПЛА.
Все это запитывается от блока 12 вольт 10A.
Это моя версия бутылкореза, и набор провставок, на каждой маркировка размера реза ленты, предусмотренно вкручивание болтиков M3 для предотвращения истирания, и долгой службы.
Краткий обзор окончен, если это будет кому то интересно, то следующий пост будет о подробном процессе переработки бутылок на этом станке, с примерами печати.
Я хотел процесс описать в этом посте но мне не хватило места, отказывается заливать фотки))
В качестве бонуса вот Осьминожка напечатанный из пивной бутылки
Бензиновая зажигалка из гайки
Доброго всем времени суток. Вашему вниманию , уважаемые обитатели сайта, представляю своё новое изделие.
Классическая бензиновая зажигалка из сантехнической гайки
Описывать вроде особо не чего, только что сделана из латуни , паялась твёрдым и мягким припоем , размер гайки 46 мм . Как то так=)))
На этом пожалуй на сегодня всё. Спасибо Вам за внимание. До новых встреч. Всем Добра =)
